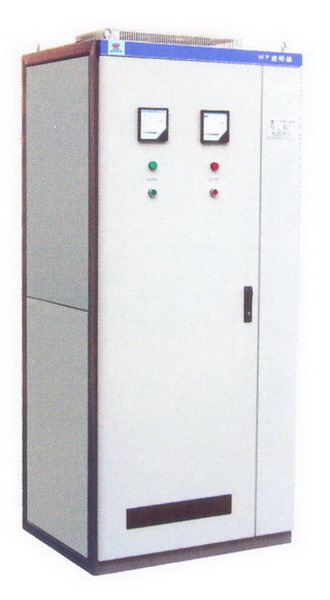

| 万洲电气制造WVP系列变负载进相器 |
|
|
|||
| 关键字：进相器 dbzz一、概述 WVP系列变负载式进相器，是我公司专为大中型绕线式异步电机节能降耗设计的无功功率就地补偿装置，它串接在电机转子回路中，通过改变转子电流和转子电压的相位关系，进而改变电机定子电流与电压的相位关系，达到提高电机自身功率因数和效率、提高电机过载能力、降低电机定子电流、降低电机自身损耗的目的。该产品已广泛用于水泥、化工、冶金、矿山等行业，是7510000kw大中型绕线式异步电动机无功功率就地补偿装置最新换代产品。已在全国三千多家企业使用，其卓越的补偿性能得到广大用户普遍好评。 二、结构特点 1、柜体前门分为上下两块，增强了柜门的强度，同时与WYQ系列液体电阻起动器布局一致，并列摆放时整体感强。 2、根据用户要求可以采用型材和敷铝锌板做成拼装柜体，使柜体美观性更好。 3、新型的控制单元，使之有别于其他的制造厂产品，抗干扰性能更强，使用铝合金拉丝面设计，使产品的档次更高。 三、性能优势 我公司生产的WVP系列变负载式进相器具有如下技术性能优势： 1、突破性的解决了变负载电机就地补偿的难题，填补了国内这一领域的技术和产品空白。 2、可使电机因数提高到0.98以上，定子电流降低10%20%，无功功率降低60%以上，降低铜损、线损20%30%。 3、电机温升显著降低，过载能力及效率大大提高，可延长电机使用寿命。 4、在对进相器核心部件――进相器微控单元的设计中，溶入了我们如下独到的设计思想，使得WVP系列式进相器在对不同电机的最佳匹配性、负载变化的自适应性、故障现象准确自诊断能力、抗干扰能力及可靠性等方面，与其他公司产品相比有独到优势。 a)在充分研究电机运行各电气参数相量图的基础上建立准确的转子补偿电压大小和加入方式与电机其他各参数相互关系的数学模型，通过最优化程序设计，精确控制各可控硅的通断，使进相器补偿效果达到最佳。 b)自动跟踪识别电机运行状况变化情况，适时调整触发信号，确保进相器在负载变化时仍能正常工作，且补偿效果一直处于最佳状态。 c)用硬件与软件相结合的方式来进行主电机意外停车、运行电流大幅波动、转子回路故障及进相器关键元器件故障的诊断，诊断及时而准确并及时自动退相，且在某些严重故障出现时让主电机及时停车，避免故障进一步扩大。 d)在线路布局设计、电子元器件选型与软件设计上均对抗干扰问题予以充分考虑，从而使控制单元具备很强的抗干扰能力。 5、得益于控制单元设计的合理性及卓越性能，辅之以有效的保护电路，使进相器所用可控硅运行可靠性相当高，三年内可控硅损坏的概率在3‰以下。这是我公司近万台进相器近十万只可控硅实际使用情况的统计结果。 6、采用特殊控制线路设计，使进相器内两个主接触器在动作时，总保持一个状态重合期，避免了其他公司进相器存在的进退相时转子瞬间开路的情况（这种频繁的瞬间开路形成的高电压对电机转子回路及进相器可控硅使用寿命有一定影响）。 7、在整机设计中充分考虑可靠性设计冗余值问题，设置必要而且可靠的进相器自我保护功能，既能确保进相器可靠工作，又能保证电机的运行安全，从而避免了其他公司进相器因保护功能过多、保护功能自身可靠性较差致使进相器经常产生误动作，而影响进相器正常使用、甚至影响生产的毛病。 8、进相器的改进换代是许多进相器使用经验与广大客户反馈意见积累的结果，而三年来我公司式进相器的产量和销量均居全国第一，这为我公司进相器的完善与升级提供了最丰富的资源。目前，我公司已开发出新一代的WVP系列式进相器它在WP系列式进相器的基础上采用了更加可靠、更加精确的控制补偿策略，具体表现在如下几个方面： a)控制器采用双LED显示，可方便直观的进行各种参数的设置，同时显示电机定子电流及功率因数，界面设置更加友好。 b)优化的控制策略，提高了系统的动态补偿跟踪速度，特别适合电网及负载波动大的场合，具有更高的补偿精度，且能精确定位。 9、目前国内进相器市场较混乱，各种类型的生产厂家良莠不齐，绝大多数生产厂家都是那种散件购入整机卖出的短期投机行为者，真正掌握该技术的厂家仅有几家，而真正具备变负载进相器设计能力的厂家更是寥寥无几。我公司变负载进相器核心技术具有自己的知识产权（自行设计、生产），而且目前投入使用的最大功率的式进相器也是我公司生产，这应该是我公司在进相器技术设计与技术实力的最直接体现。 10、我公司的WVP系列变负载进相器获得了湖北省科技厅重大专项资金的支持，是国家级重点新产品。 四、使用环境条件 1、环境温度： 最高温度 +40℃，最低温度-40℃； 2、相对湿度： 日平均不超过95%，月平均不超过90%； 3、海拔高度： 不超过2000m； 4、地面倾斜度：不超过50； 5、安装地点: 无火灾、爆炸危险、化学腐蚀及剧烈振动； 6、电源要求：三相交流380±10%，50Hz； 注：若有特殊使用条件，请在订货时与我公司声明和协商。 五、产品标准 WVP系列变负载式进相器，符合以下标准： Q/XWZ11-2007 WVP系列变负载进相器 低压成套开关设备和控制设备 GB/T14048.1-2012； GB 7251.1-2013； 六、技术参数 产品型号 技术参数 WVP2- 400 WVP2- 600 WVP2- 800 WVP2- 1000G WVP2- 1200G WVP2- 1400G WVP2- 1600G WVP2- 1800G WVP2- 2000G 适用电机 电机 功率 ≤245 245- 570 570- 1250 1250- 2500 1250- 2500 2500- 4000 2500- 4000 2500- 4000 4000- 6000 转子 电流 ≤420 420- 560 560- 750 800- 900 900- 1100 1100- 1300 1300- 1500 1500- 1700 1700- 1900 额定 电压 380 ≥3000 380 ≥3000 380 ≥3000 ≥3000 定子电流降低 10%-20% 功率因数 0.95以上 降低线损、铜损 20%-30% 降低电机温升（℃） 8-10 外型参考尺寸 进相器型号 适配电机参数 外形尺寸（mm) 额定转子电流（A) 额定功率（KW) 额定工作电压（V） A B C WVP2－400D ≤420 ≤245 380 930 760 2000 WVP2－400G ≤420 ≤245 ≥3000 930 760 2000 WVP2－600D 420－560 245－570 380 930 760 2000 WVP2－600G 420－560 245－570 ≥3000 930 760 2000 WVP2－800D 560－750 570－1250 380 1030 800 2000 WVP2－800G 560－750 570－1250 ≥3000 1230 800 2000 WVP2－1000G 800－900 1250－2500 ≥3000 1230 960 2000 WVP2－1200G 900－1100 1250－2500 ≥3000 1230 960 2000 WVP2－1400G 1100－1300 2500－4000 ≥3000 1330 1060 2200 WVP2－1600G 1300－1500 2500－4000 ≥3000 1330 1060 2200 WVP2－1800G 1500－1700 2500－4000 ≥3000 1390 1120 2200 WVP2－2000G 1700－1900 4000－6000 ≥3000 1430 1160 2200 七、联锁信号 本设备须与电机高压控制柜和液阻起动柜协调运行，故设有如下接口： 信 号 意 义 类 型 去 向 备 妥 进相器可以进相 无源接点 去高压柜、液阻柜、中控柜 已进相 表示进相器已投入 无源接点 去中控柜 运 行 表示电机已启动完毕 无源接点 来自液阻柜 外部进相 中控室发出的进相命令 无源接点 来自中控室 外部退相 中控室发出的退相命令 无源接点 来自中控室 故障分闸 表示进相器严重故障须分闸 无源接点 去高压柜 八、订货须知 订货时请提供设备型号及下列资料： 1、产品型号、名称及数量； 2、电动机型号、额定功率、定子电压、定子电流、转子开路电压、转子电流、额定转速及负载状况、额定功率因数、主回路电流互感器变比； 3、设备表面颜色； 4、高原、高海拔（＞2000m）、高寒（＜-25℃）、高温（＞+40℃）、盐雾严重污染、高湿度地区的客户应事先说明； 5、若有其它特殊要求（如增加防护等级），可与我公司协商订货。  |
