回柱绞车产品介绍

回柱绞车又称慢速绞车，是供煤矿井下采煤工作面回柱放顶之用。由于它的高度较低重量又轻，特别适用于薄煤层和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。随着机械化采煤程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备和备件之用。主要型号有：JH-5、JH-8、JH-14、JH-20、JH-30。产品均应有煤安标志。

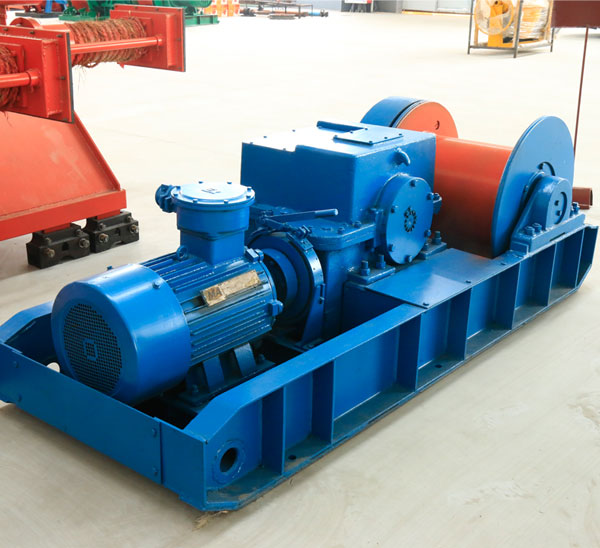

JH-5回柱绞车

JH-5回柱绞车产品介绍

JH-5回柱绞车采用球面蜗轮副传动，具有结构紧凑、外形尺寸小，均能整机下井，绞车结构对称，呈长条形，底座呈雪撬状，在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便、运转平稳、安全可靠。

回柱绞车又称慢速绞车，是供煤矿井下采煤工作面回柱放顶之用。由于它的高度较低重量又轻，特别适用于薄煤层和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。随着机械化采煤程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备和备件之用。

JH-5回柱绞车均具有隔爆性能主要供煤矿井下回柱放顶之用。特别适用于薄煤层和倾斜采煤工作面，以及在各种采煤工作面上回收沉入底板或被矸石卡结的金属支柱。也可用作移流槽、搬移皮带运输机头等辅助牵引工作。

JH-5回柱绞车相关参数

牵引力：50KN；

绳速：0.17m/s

绳径：16mm；

容绳量：80m；

电动功率：7.5kw；

外型尺寸：1450*510*515；

自重：610kg。

JH-8回柱绞车

JH-8回柱绞车产品介绍

JH-8回柱绞车采用球面蜗轮副传动，结构紧凑、外形尺寸小，能整机下井，结构对称，呈长条形，底座呈雪撬状，在井下自移平稳灵便；重心低，底座刚性好，既可打顶柱，可安设地锚，安装方便、运转平稳、安全可靠。

JH-8回柱绞车具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。

JH-8回柱绞车相关参数

钢丝绳拉力：80KN

卷筒直径*宽度：280*230

容绳量：80m

钢丝绳直径：15.5mm

电机功率：7.5kw

外形尺寸：1593*530*670mm

自重：600kg。

JH-20回柱绞车

JH-20回柱绞车产品介绍

JH-20回柱绞车用于煤矿井下下回柱放顶，综合采煤设备的搬迁及工作面安装的牵引动力，亦可作运料、移溜槽、搬移皮带运输机机头等辅助工作的牵引绞车。JH-20回柱绞车电动机、电器设备具有防爆性能，可用于含有沼气及煤尘而周围温度不超过+35oC的矿井中。

JH-20回柱绞车产品特点

JH-20回柱绞车采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；JH-20回柱绞车结构对称布置，呈长条形，底座呈 雪橇状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可俺设地锚，因此安装方便，运转平稳、安全可靠。

JH-20回柱绞车技术参数

规格型号：JH-20型

卷筒：直径X宽度：400X445MM

容绳量：170

钢丝绳：直径：24.5mm

平均绳速：0.12m/s

载荷：平均静拉力：200KN

总传动比：233.33

配套电机： 功率30 KW

转速：970r/min

型号： YB2-200L1-6电压

外形尺寸：2255X727X850 mm

主机重量：1500kg

配套电机设备：QBZ-80N矿用隔爆型（真空）电磁起动器或磁力起动器 BZA10-3矿用隔爆控制按钮。
