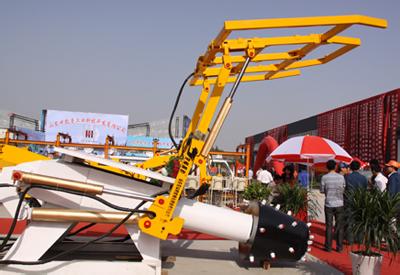

机载临时支护装置是我公司针对掘进迎头临时支护难题而提出的一套完整的解决方案。它的出现将改变传统的窜管前探梁的临时支护形式，可有效对顶板施加初撑力，真正起到主动安全防护的作用，显著减少临时支护时间，大幅度降低职工劳动强度，明显提高劳动效率。

产品型号：ZLJ-10/21

Z——液压支护

L——临时

J——机载

10/21——工作压力10-16 MPa /试验压力21MPa

使用环境及适用范围

适应井下现场的恶劣环境，巷道高度： 2300mm3500mm

使用原理

工作时，用综掘机的原站供油，溢流阀到操作阀，供经分流集流阀分流，进入双向锁，双向锁打开进入油缸，主架打开升起，顶架打开升起，主架升高，直到所需要的高度，角度停止

具体参数

1.适应巷道高度： 2300mm3500mm；

2.可与 S100 、 S150J 、 EBJ-120TP 、 EBJ-160 等掘进机配套使用；

3.停放尺寸（护顶梁长×宽）：2020mm×1000mm （单层）；2020mm×1100mm ( 双层 )；

4.支护面积: 2700mm×1500mm=4㎡（双层护顶梁展开面积）；

5.支护超出截割头的距离: 900mm1300mm；

6.支撑力：≥15KN；

7.额定压力: 16MPa；

8.整机重量：约 1T；

9.支护超出炮头：1 m1.8 m；

10.顶架可轻斜：≤20°，上展45°

主要结构、工作原理

1、结构：有顶梁架、连接器、主架、油缸、伸宿油缸、高压油路过滤器、插装双向锁、高压油管路、分流集流阀、溢流阀、控制操作阀等组成。

2、原理：工作时，用综掘机的原站供油，经溢流阀到操作阀，供经分流集流阀分流，进入双向锁，双向锁打开进入油缸，主架打开升起，顶架打开升起，主架升高，直到所需要的高度，角度停止。

因生产批次不同，图片仅供参考，欲知更多信息请来电咨询！
