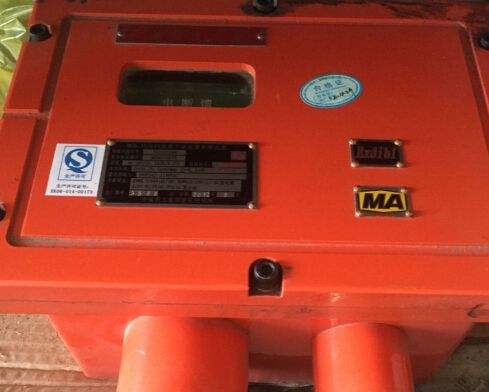

DG0.35/660 型井下远程馈电断电仪 重庆煤科院1140V高压断电仪

2.1 防爆型式: 矿用隔爆兼本质安全型，防爆标志: ExdibI。 2.2 基本参数

2.2.1 额定工作电压：18 VDC。 2.2.2 工作电流：≤100mA。 2.2.3 本安参数

Ui：18.5V Ii:360mA Ci:0μF Li:2mH(关联设备明细表见附录A.1)； Ui：24.5V Ii:500mA Ci:0μF Li:2mH(关联设备明细表见附录A.2)。

     3  主要技术指标

3.1 输入输出端口配置

a) 本安输入端口（本安电源输入/本安控制信号输入/本安馈电输出）：1个；

b) 断电输出端口：1个； c) 馈电源输入端口：1个。 3.2 断电性能

断电器接收到远程断电控制信号(电平信号5 VDC24 VDC或无源触点信号)后，断电器能立即动作，原来为常开状态的变为常闭，红灯灭；原来为常闭状态的变为常开，红灯亮。断电容量：660V/0.35A、36V/5A。传输距离（分站到断电器之间）：不小于2 km（电缆单芯截面积为1.5mm2）。断电控制执行时间应不大于2 s。 3.3 馈电性能

当监测到馈电电压输入后，黄色馈电指示灯点亮，馈电输出(5±0.5) mA信号；反之，黄色馈电指示灯灭，馈电输出(1±0.1) mA信号。馈电监测电压等级：660 VAC、1140 VAC。

4.1 外形尺寸：400 mm×300 mm×200 mm。 4.2 整机重量：5 kg
