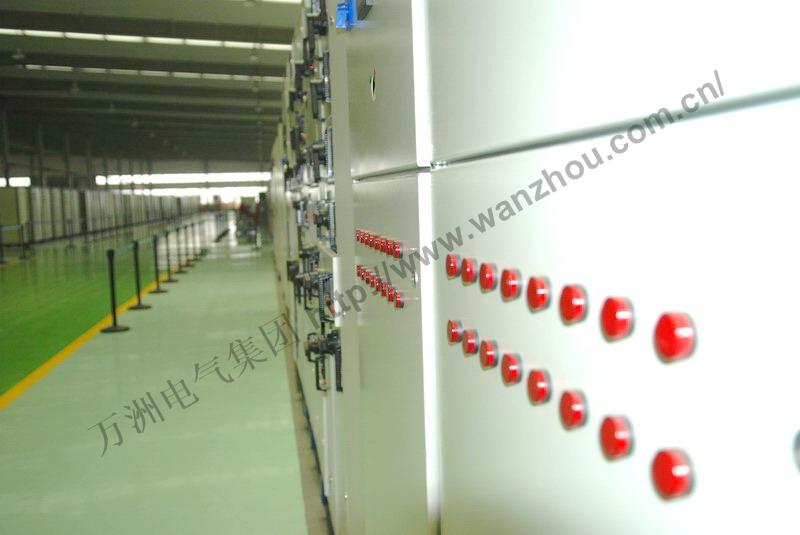

| 万洲电气制造GCS系列低压开关柜 |
|
|
|||
| 关键字：低压开关柜 dbzz一、概述 1、GCS低压抽出式开关柜是一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合等低压系统：配电和电动机控制系统。 2、GCS采用等柜体结构具有高度的灵活性。 根据您的需要或不同的使用场合，柜体均可安装多种型号及规格的元器件； 根据不同的用电设备，多种类型的馈电单元可以装在同一列或同一台柜中。如：馈电回路和电动机回路可混装在一起。 3、GCS是一种全系列的低压开关柜，可以满足您全方位的需求。适用于4000A以下的所有低压系统。 4、GCS可以提供高水准的可靠性和安全性。人性化的设计，加强了对人身和设备安全所需的保护。 5、GCS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及连续性的需求。 6、执行标准：IEC60439、GB/T7251.12-2013 本装置通过国家强制3C标准认证体系认证。 二、使用环境条件 环境温度: -5℃ +40℃ ，24h内平均温度不高于+35℃ 相对湿度: 最高温度为+40℃时不超过 50%，在较低温度时可较高（如+20℃时为90%） ，温度变化可能会偶然产生适度凝露 海拔高度: 不超过2000m 地面倾斜度:不大于 5度 安装地点:户内，无火灾、爆炸危险化学腐蚀和无剧烈震动和冲击。 注：若有特殊使用条件，请在订货时与我公司声明和协商。 三、基本参数 主电路额定电压 V AC380(400、660) 辅助电路额定电压 V AC220、380 DC110、220 额定频率 Hz 50（60） 额定绝缘电压 V 660（1000） 额定电流 水平母线 A ≤4000 垂直母线 A 1000、2000 母线额定短时耐受电流 kA/1s 50、80 母线额定峰值耐受电流 kA/0.1s 105、176 工频试验电压 主电路 V/1min 2500 辅助电路 V/1min 1760 母线 三相四线制、三相五线制 四、结构及特性 1、柜体骨架采用8MF型钢（模数为E=20mm）、C型钢（模数为E=20mm）或C型材（模 数为E=25mm），采用三通连接，通过锁紧自攻螺钉和高强度螺栓紧固、组装而成。该型材具有多种规格和尺寸，可以根据不同柜型或实际需要，按相应模数组合成不同规格的柜架。 2、柜体采用2mm冷轧钢板或进口敷铝锌板制作。 3、抽屉柜是由抽屉、柜体骨架及相关组件构成，电气元件均固定安装在抽屉内。抽屉层高的模数为160mm或200mm。分为1/2单元、1单元、1.5/2单元、2单元、3单元五个尺寸系列。单元回路额定电流630A以下。每台MCC最多能安装11个一单元的抽屉或22个1/2单元的抽屉。主要用于电动机控制回路，也可用作配电。 4、固定柜主要用作进线柜、联络柜、电容补偿柜、变频器柜、软起动柜等。 5、混装柜就是抽屉单元与固定单元可混合装于一个柜架中，可根据模数按8E为一个单元进行组合。可用于配电回路与电动机控制回路均有的场合。 6、固定分隔柜就是各回路单元间相互隔离，采用插入式或抽出式断路器以保证设备维护及检修的方便。主要用于配电回路，也可用于一些功率较大的电动机控制回路。 7、通用柜体的尺寸系列 高 2200 宽 400（不能装抽屉） 600 800 1000 深 800 1000 800 1000 600 800 1000 600 800 1000 五、主要特点 1、为了有利于设备的安装及现场施工，在配电柜中设有专用的电缆通道，并附有相应的电缆固定件。 2、抽屉单元分、合、试验、抽出等位置定位准确、指示清楚，且在各位置分别可用最多3把挂锁进行锁定。 3、抽屉单元采用触头导线直接与“L”型垂直母线活动插接，简单、可靠。 4、特殊的型材结构及连接方式保证了柜体的强度。 六、订货须知 订货合同包含以下内容： 1、产品的型号，主电路方案图和辅助电路方案图 2、主电路系统组合顺序图 3、我方柜体标准颜色为浅驼灰RAL7032，若有特殊要求，请提供色标； 4、高海拔（＞2000m）、高寒（＜-5℃）、高温（＞+40℃）、盐雾严重污染、高湿度地区的客户应事先说明； 5、若有其它特殊要求，可与我公司协商订货。  |
