*简称*)是将永磁联轴器的工作原理用于*的新产品,设计合理、工艺先进,具有全密 封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。*以静密封取代动密封,使泵的过流部件 处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。*选用耐腐蚀、高强度的 工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。 主要材料及用途 磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。可广泛用于化工、制药、石油、电镀、食 品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备 配套、过滤机配套。特别是易漏、易,燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。

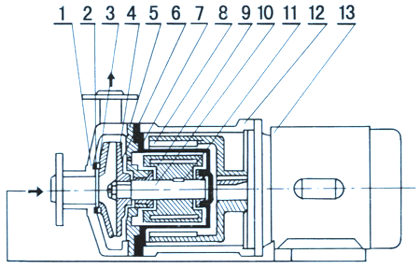

*结构简图 　　　　　　　　

1 泵壳 2 静环 3 动环 4 叶轮 5 密封圈 6 隔板 7 隔离套 8 外磁钢总成 9 内磁钢总成 10 泵轴 11 轴套 12 联接架 13 电机 14

*安装尺寸表

型号	a	b	c	d	e	f	g	h	j	a	k	m	n	机座 螺孔	p	p1	q	q1	φ	φ	管 子 连 接
08cq-2	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6	-	-	-	-	-	-
10cq-3	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6	-	-	-	-	-	-
14cq-5	90	71	95	107	53	270	120	56	16	130	130	37	18	φ7	-	-	-	-	-	-
16cq-8	90	70	80	125	55	320	160	65	18	115	140	40	22	φ11	-	-	-	-	-	-
20cq-12	100	80	105	130	59.5	340	160	73	18	130	160	65	26	φ12	-	-	-	-	-	-
25cq-15	125	100	140	189.5	67.5	460	205	90	-	160	240	71.5	-	φ12	75	65	100	90	120	10	法 兰 连 接
32cq-15	125	100	140	189.5	67.5	460	205	90	-	160	240	71.5	-	φ12	90	75	120	100	12	10
32cq-25	125	100	140	189.5	67.5	460	230	90	-	160	260	85	-	φ12	90	75	120	100	12	10
40cq-20	140	120	155	235	75	545	220	100	-	180	290	78.5	-	φ12	100	90	130	120	14	14
40cq-32	190	140	190	271	80	620	260	112	-	245	336	91	-	φ12	100	90	130	120	14	14
50cq-25	190	140	190	271	80	620	260	112	-	245	336	91	-	φ12	110	100	140	130	14	14
50cq-40	190	140	190	271	80	620	260	112	-	245	336	91	-	φ12	110	100	140	130	14	14
65cq-25	216	140	200	305	90	695	300	132	-	280	350	91	-	φ12	130	110	160	140	14	14
65cq-35	216	140	200	360	76	720	292	120	-	280	350	90	-	φ12	130	110	160	140	14	14
80cq-35	254	210	-	-	-	890		160	-	-	-	-	-	φ12	-	-	-	-	14	14
80cq-50	254	210	-	-	-	890		160	-	-	-	-	-	φ12	-	-	-	-	14	14
