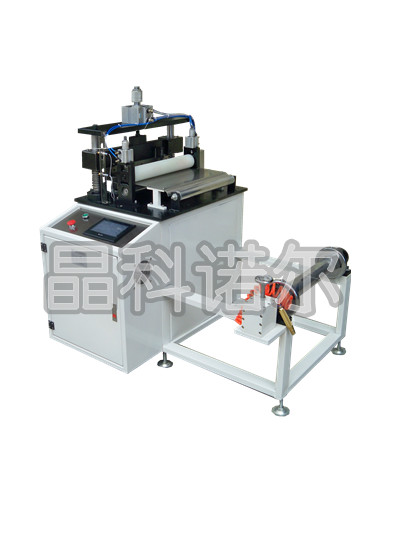

JK-CPJ-500全自动裁片机技术协议

一、    概述：

本机适用于二次锂离子电池涂布后的正负极卷料定长、跟踪的（适用于连续、间隙涂布后的裁切）精确裁切，边缘整齐、无毛刺、脱粉，是锂离子电池行业生产中的重要设备。

二、工作原理：

本机由张力控制器放卷，步进电机带动精密送料辊，实现定长送料，进口高精度色标传感器跟踪控制可以实现定位间歇裁片，气缸执行裁切。

该机采用斜口刀具设计，有效保证裁切精度、稳定性及使用寿命；选用于名牌元器件和PLC控制，彩色触摸屏操作，界面友好，操作简便，控制裁切精度高。

三、技术参数：

a)       最大功率： 1.5KW。

b)       最大裁切宽度：500mm。

c)       定长精度：±0.3mm（最高可达±0.1mm）。

d)       裁切长度：1mm10M。

e)       定位精度；±0.3mm。

f)       裁切速度：04000次/小时。

g)       整机重量：约400Kg。

h)       外形尺寸：约长1000×宽1100×高1000（mm）。

i)       外壳材料：镀锌钢板，表面喷塑。

四、主要部件品牌：

1、 触摸屏：信捷7.0寸彩色；

2、 PLC：信捷；

3、 张力系统：凯瑞达；

4、 步进电机：米格。
