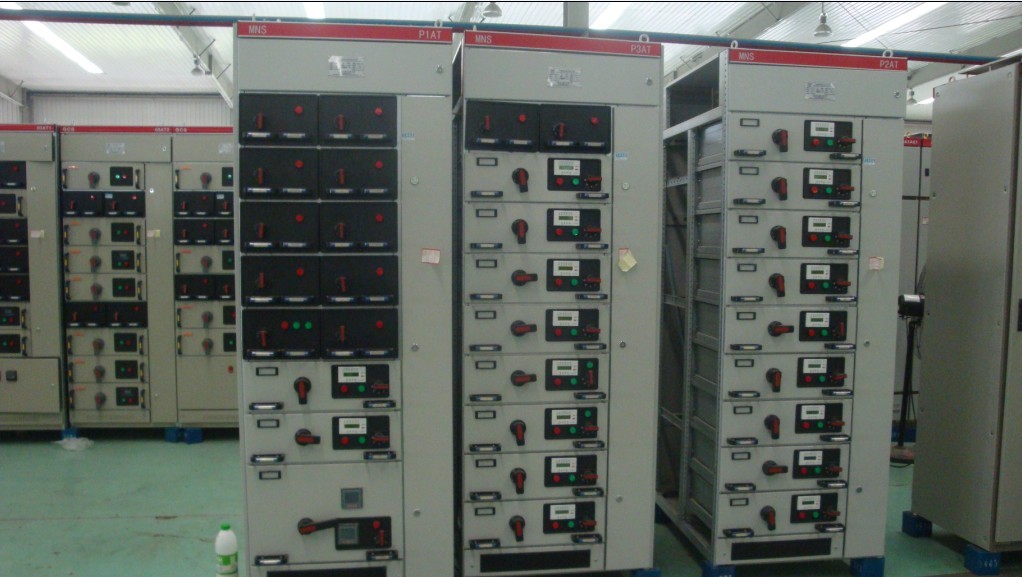

一、概述

1、MNS是一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统：配电和电动机控制系统。

2、MNS采用的柜体结构具有高度的灵活性。

根据您的需要或不同的使用场合，柜体内可安装多种型号及规格元器件；

根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中。如：馈电回路与电动机控制回路可混装在一起。

3、 MNS是一种全系列的低压开关柜，可以满足您全方位的需求。适用于4000A以下的所有低压系统。

4、 MNS可以提供高水准的可靠性和安全性。人性化的设计，加强了对人身和设备安全所需的保护。

5、 MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足工期及供电连续性的要求。

6、 执行标准：GB/T7251.12-2013、IEC61439-2011。

7、 本装置通过国家强制3C标准认证体系认证。

二、使用环境条件

1、 环境温度: -5℃ +40℃ ，24h内平均温度不高于+35℃

2、相对湿度:  最高温度为+40℃时不超过 50%，在较低温度时可较高（如+20℃时为 90%） ，温度变化可能会偶然产生适度凝露

3、海拔高度:  不超过2000m

4、地面倾斜度:不大于 5度

5、安装场所: 无火灾、爆炸危险化学腐蚀和无剧烈震动和冲击。

注：若有特殊使用条件，请在订货时与我公司声明和协商。

三、主要技术参数

主电路额定电压 V 交流380(400、660)

辅助电路额定电压 V AC220、380  DC110、220

额定频率 Hz 50（60）

额定绝缘电压 V 660（1000）

额定电流 水平母线 A ≤4000

垂直母线 A 1000（2000）

母线额定短时耐受电流 kA/1s 50、80

母线额定峰值耐受电流 kA/0.1s 105、176

工频试验电压 主电路 V/1min 2500

辅助电路 V/1min 1760

母线 三相四线制、三相五线制

四、主要特点

1、 为了有利于设备的安装及现场施工，在配电柜中设有专用的电缆通道，并附有相应的电缆固定件。

2、 抽屉单元具有工作/分闸/试验/抽出四个位置，各个位置定位准确、指示清楚，且在各位置分别可用最多3把挂锁进行锁定。

3、 抽屉单元采用触头导线直接与“L”型垂直母线活动插接，简单、可靠。

4、 特殊的型材结构及连接方式保证了柜体的强度。

五、结构及特性

5、1 配电柜区域的划分

根据各部分功能的不同，配电柜可划分为4个独立的隔室。

5.1.1水平母线室（位于柜后或柜顶的一个独立隔室）。

5.1.2 垂直母线室（位于柜后左侧的一个独立隔室）。垂直母线采用“L”型母线，置于专用的全封闭功能板中，不仅保证了垂直母线的动稳定性，并且在抽屉单元抽出后其带电部分的防护等级可达IP20。

5.1.3 功能单元室（位于柜前左侧的各个独立隔室）。抽屉单元或固定分隔单元

5.1.4 电缆室（前出线时位于柜前右侧，后出线时位于柜后右侧）。

5.2 骨架

5.2.1柜体骨架采用特殊的C型材（模数为25mm），采用三通连接，通过锁紧自攻螺钉和高强度螺栓紧固、组装而成。该型材具有多种规格和尺寸，可以根据不同柜型或实际需要，按相应模数组合成不同规格的柜架。

5.2.2 柜体采用2mm冷轧钢板或进口敷铝锌板制作。

5.3柜体组合形式

5.3.1抽屉柜（MCC）

抽屉柜是由抽屉、柜体骨架及相关组件构成，电气元件均固定安装在抽屉内。抽屉单元标准规格有8E/4、8E/2、8E、16E、24E（E=25mm）五个规格，相同规格抽屉可以方便地互换。抽屉的额定电流至800A，每台装置可以配置9个8E单元抽屉，最多可以组合成36个回路（8E/4）。主要用于电动机控制回路，也可用作配电。

5.3.2 固定柜

此类柜型主要用作进线柜、联络柜、电容补偿柜、变频器柜、软起动柜。

5.3.3 混装柜

抽屉单元与固定单元可混合装于一个柜架中，可根据模数按8E为一个单元进行组合。可用于配电回路与电动机控制回路均有的场合。

5.3.4 固定分隔柜

各回路单元间相互隔离，采用插入式或抽出式断路器以保证设备维护及检修的方便。

主要用于配电回路，也可以用于一些功率较大的电动机控制回路。

六、订货须知

订货合同包含以下内容：

1、产品的型号，主电路方案图和辅助电路方案图

2、主电路系统组合顺序图

3、我方柜体标准颜色为浅驼灰RAL7032，若有特殊要求，请提供色标；

4、高海拔（＞2000m）、高寒（＜-5℃）、高温（＞+40℃）、盐雾严重污染、高湿度地区的客户应事先说明；

5、若有其它特殊要求，可与我公司协商订货。
