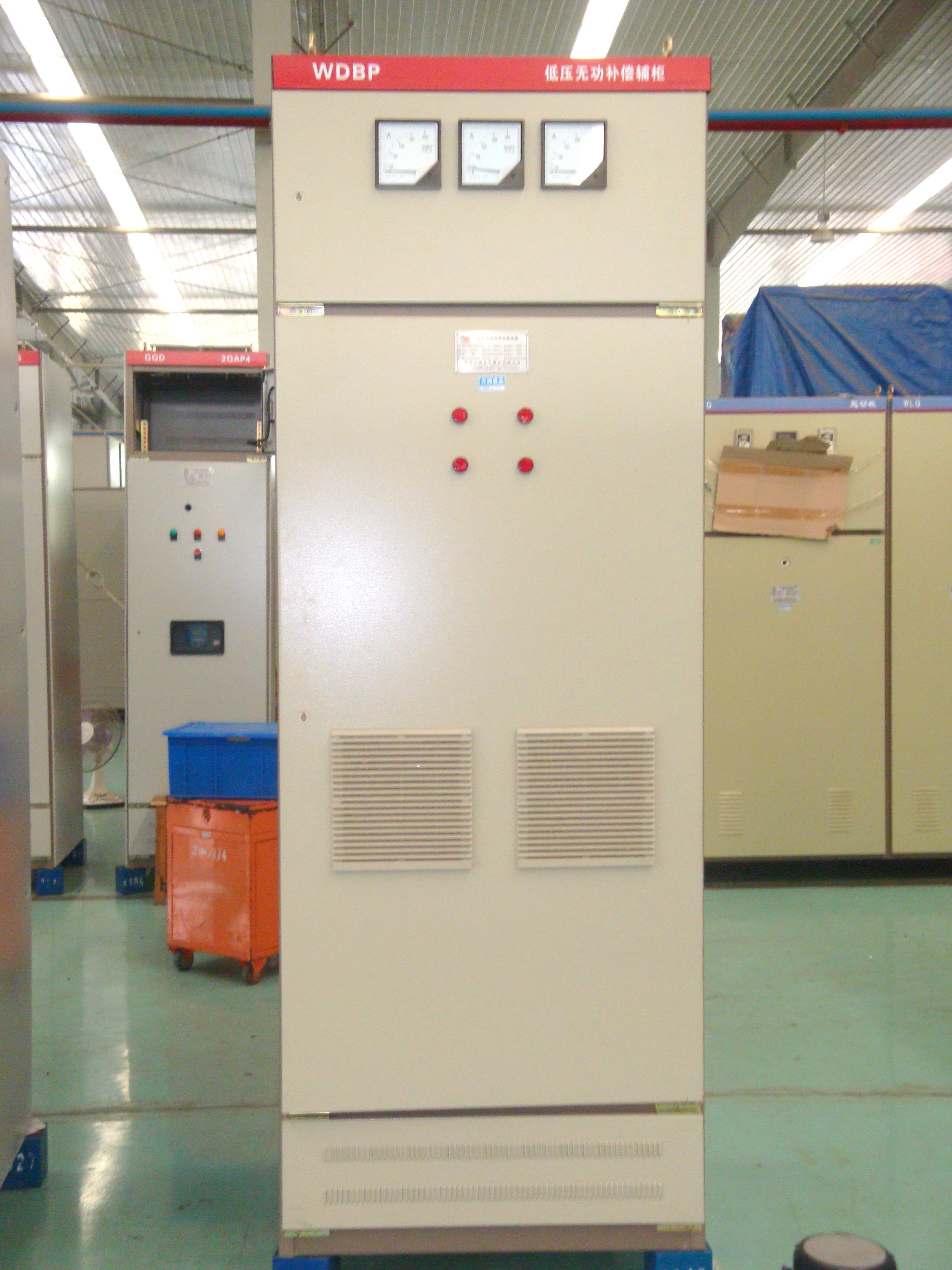

| 万洲电气制造WDBP型低压功率因数补偿装置设备 |
|
|
|||
| 关键字：低压补偿柜 dbzz概述 WDBP型低压功率因数补偿装置是遵循“统一规划、合理布局、分级补偿、就地平衡”的无功补偿的总体原则： a、总体平衡与局部平衡相结合，以局部为主。 b、电力部门补偿与用户补偿相结合。 c、集中补偿与分散补偿相结合，以分散为主。 d、降损与调压相结合，以降损为主。 该装置利用无功功率自动补偿控制器跟踪系统无功负荷的变化，以设定的功率因数或无功功率作为判断依据，自动合理投切，减少投切次数，避免投切振荡和无功过补，装置采用双向可控硅过零投切技术、大大降低了电容投入时的涌流，延长了电容器的使用寿命；且串有调谐型电抗器对电网的谐波成分有一定的抵制作用。采用先进控制方式的无功补偿控制器作为控制核心，支持编码投切、等容循环投切、等容顺序投切、不等容优先投切、不等容顺序投切等多种投切控制方式，具备过压、欠压、过流等多种保护功能，并且有着优秀的抗电磁干扰的性能。 本装置可以为用户解决问题： ①、解决传统无功补偿补在负荷三相不平衡的配电系统中，总会出现过补和欠补的难题 ②、解决传统无功补偿装置在空载或轻负荷（电压低谷）工况的配电系统中，无功补偿投不上去的难题 ③、解决传统无功补偿装置在负荷频繁波动的配电系统中，难以及时跟踪补偿的难题 ④、解决负荷侧大量谐波污染电网，导致出现并联谐振和串联谐振，经常出现电容损害严重而无法投切的难题 以上四种用电负荷情况基本涵盖了实际电网现场用电的所有特殊工况，而实际上现场用电负荷情况也可能是以上四种情况共同存在，在实践中已采取了行之有效的WDBP型低压功率因数补偿装置来解决上述难题，补偿后功率因数提高到0.95以上。 广泛应用于电力、石油、冶金、煤炭、化工、港口、城市和农村电网等领域。 二 、产品性能特点和优势 1、柜体采用标准GGD、GCK、GCS、MNS等多种柜型 柜内主要器件有： 控制器 刀熔开关 空气开关：H型断路器，其额定运行短路分断能力可达到25KA，当发生电容器击穿，产生较大短路电流时，能够可靠地故障部分切除，保护其它元器件免受破坏。 可控硅开关：确保无功补偿装置跟踪的快速性和稳定性。过零点投切电容、冲击电流小（1.5倍额定电流）、开关寿命长，但通流时功耗很大（1.5W/A），比较适合特别频繁波动（每天波动大于200次）的场合。 电抗器：抑制谐波。依据电容器装置接入处的背景谐波来确定选择的电抗的电抗率。 热继电器，过流保护。 电容器，采用干式BKMJ电容，过流能力强，带自愈功能，特殊场所可以使用AKMJ系列干式抗谐波电力电容器，其性能大大优于油浸纸介电容器，具有良好的自愈性和电容稳定性。并同时具有重量轻、体积小、损耗低等优点。具有良好的耐涌流能力，当电容器从电源上断开后, 内置放电电阻能在3分钟时间内残留电压降低至50V以下； 2、采用大分组的比例、优化投切控制模式 电容柜总分组方案 单(主)柜 单位均为千乏（kVar） 补偿量 第一路 第二路 第三路 第四路 第五路 第六路 120 30 30 60 150 30 60 60 180 30 60 90 210 30 30 60 90 240 30 60 60 90 270 30 60 90 90 300 30 30 60 90 90 330 30 30 90 90 90 360 30 60 90 90 90 390 30 30 60 90 90 90 420 30 60 60 90 90 90 3、采用智能型无功控制策略 采集三相电压、电流信号，跟踪系统中无功的变化，以无功功率为控制物理量，以用户设定的功率因数为投切参考限量，依据模糊控制理论智能选择电容器组合，电容投切采用智能控制理论，自动及时地投切电容，补偿无功容量。根据配电系统三相中每一相无功功率的大小智能选择电容器组合，依据“取平补齐”的原则投入电网，实现电容器投切的智能控制，使补偿精度高。 （1）、科学的电压限制条件 可设定的过、欠压保护值，可设置禁投（低谷高电压）、禁切（高峰低电压）电压值，具缺相保护功能，以无功功率为投切门限值。 （2）、可设置投切延时 ∮时时间可调（既可支持快速跟踪无功补偿，也可支持稳态补偿），同组电容投切动作时间间隔可设置，对快速跟踪补偿可设置为零。 4、集成监测功能 根据电压检测仪标准进行采样与数据统计处理，便于用户考核电压合格率，可用于电压监测考核；可精确计算测量出电压、电流、功率因数、有功及无功电量等配电参数，该数据可根据用户要求在后台软件上进行分析处理。 5、通信 采用标准的RS232、RS485接口，可根据用户要求特殊配置Modembus、现场总线（Profibus）等，与配网自动化系统有机结合。 三、系统的选配策略 低压400V配电网的问题 所采用技术 可以解决问题 负荷三相不平衡的情况 三相完全分补技术 很好地解决传统无功补偿补在负荷三相不平衡的配电系统中，总会出现过补和欠补的难题，可以补偿后功率因数达到0.95以上； 空载或轻负荷（电压低谷）的情况 共补+分补相结合的分相、分台阶按比例投切的补偿技术 可以很好地解决负载处于空载或轻负荷（电压低谷）时，无功补偿投不上去的难题，补偿后功率因数达到0.95以上； 负荷轻、重载频繁波动的情况 晶闸管全控模块与GL过零投切模块形成开关组件的补偿技术 解决了传统无功补偿装置在的负荷频繁波动的配电系统中，难以及时跟踪补偿的难题，补偿后功率因数达到0.95以上； 电力整流设备使用所带来的主要5、7、11高次谐波 低压滤波无功补偿技术 1、解决了负荷侧产生大量谐波污染电网，导致出现并联谐振和串联谐振，经常出现电容损害严重而无法投切的难题； 2、补偿基波无功功率、吸收谐波电流、防止电网谐振，可以有效滤除中性线和相线的谐波电流 四、使用环境条件 1、环境温度: -5℃ +40℃，24h内平均温度不高于+35℃ 2、相对湿度: 最高温度为+40℃时不超过 50%，在较低温度时可较高（如+20℃时为 90%） ，温度变化可能会偶然产生适度凝露 3、海拔高度: 不超过2000m 4、地面倾斜度:不大于 5度 5、安装场所: 室内，无火灾、爆炸危险、化学腐蚀，无剧烈震动和冲击。 注：若有特殊使用条件，请在订货时与我公司声明和协商。 五、产品标准 WDBP低压无功功率因数补偿装置符合以下标准： GB50227 并联电容器装置设计技术规范 GB 7251.12-2013 低压成套开关设备和控制设备 GB/T12747-2017 自愈式低压并联电容器 GB/T14048.1-2016 低压成套开关设备和控制设备 GB/T15576-2008 低压成套无功功率补偿装置 JB/T7113-2014 低压并联电容器装置 六、技术参数 1、额定电压380V。 2、保护与整定部分电容器专用热继为单台电容器额定电流的1.1--1.3倍。 3、串联电抗器选择标准： （1）电容器装置接入处的背景谐波为3次 当接入电网处的背景谐波为3次及以上时，一般为12%；也可采用4.5%6%与12%两种电抗率。设计规范说的较含糊，实际较难执行。笔者认为，上述情况应区别对待： 1）3次谐波含量较小，可选择0.1%1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。 2）3次谐波含量较大，已经超过或接近国标限值，选择12%或12%与4.5%6%的串联电抗器混合装设。 （2）电容器装置接入处的背景谐波为3次、5次 1）3次谐波含量很小，5次谐波含量较大（包括已经超过或接近国标限值），选择4.5%6%的串联电抗器，忌用0.1%1%的串联电抗器。 2）3次谐波含量略大，5次谐波含量较小，选择0.1%1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。 3）3次谐波含量较大，已经超过或接近国标限值，选择12%或12%与4.5%6%的串联电抗器混合装设。 （3）电容器装置接入处的背景谐波为5次及以上 1）5次谐波含量较小，应选择4.5%6%的串联电抗器。 2）5次谐波含量较大，应选择4.5%的串联电抗器。 （4）对于采用0.1%1%的串联电抗器，要防止对5次、7次谐波的严重放大或谐振；对于采用4.5%6%的串联电抗器，要防止对3次谐波的严重放大或谐振。 4、外型参考尺寸 WDBP型号 分组方案 外型尺寸 宽 深 高 120 30，30，60 600 600 2200 150 30，60，60 600 800 2200 180 30，60，90 600 800 2200 210 30，30，60，90 800 800 2200 240 30，60，60，90 800 800 2200 270 30，60，90，90 1000 800 2200 300 30，30，60，90，90 1000 800 2200 330 30，30，90，90，90 1200 1000 2200 360 30，60，90，90，90 1200 1000 2200 390 30，90，90，90，90 1200 1000 2200 420 30，60，60，90，90，90 1200 1000 2200 七、订货须知 1、提供补偿装置的型号、电压等级、容量以及其它技术要求。 订货前请客户提供以下资料 前端变压器的型号、容量、额定电流、变压器输出最大及最小的工作电流； 变压器到用电设备的线路长度和线径大小； 各车间的负载基本情况，各种用电负荷的类型及所占总负荷的比例； 各种负荷的工况及其运行情况，运行时的最高和最低功率因数； 现场安装位置大小，柜体颜色。 2、补偿装置进出线方式。 3、需提供使用场合电网最高电压及现场谐波状况。 4、高海拔（>2000m）、高寒（ <-25℃）、高温（>40℃）、盐雾严重污染、高湿度地区的客户应事先说明。 若用户有其他特殊要求，请与我公司协商订货  |
