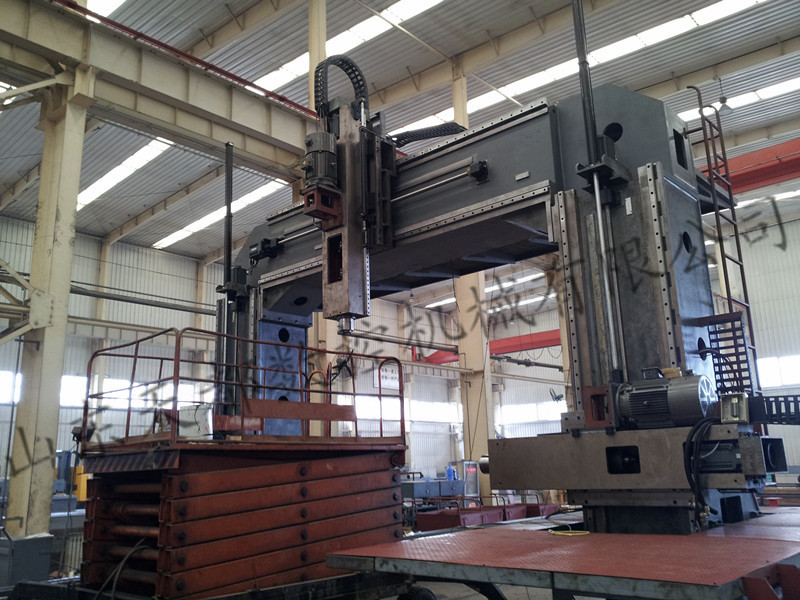

BDH系列龙门移动式数控高速三维钻床

1010/1515/2020/2515

机床特点：

1、机床采用龙门移动，工作台固定的形式，优点是：工作台承重大，机床整体刚性好，抗震性极佳，龙门移动灵活，精度保持久，同时减小了床身长度，节省了占地面积。工作台上布置有T型槽，方便工件装夹。

2、龙门运动(X轴)采用直线导轨导向、AC伺服电机加低背隙齿轮齿条副双侧同步驱动。特点：双侧同步驱动保证了龙门的平行移动，保证在任何位置Y轴对X轴的垂直度。龙门横梁及两立柱上溜板的运动，采用直线导轨导向、AC伺服电机加滚珠丝杠驱动。各钻铣动力头的进给运动均采用直线导轨导向，AC伺服电机加滚珠丝杠驱动。

3、滑台上均装有气动检测装置，用来检测H型钢的位置，采用检测补偿功能来修正工件的形状误差和装夹误差，以便自动修正钻孔位置。

4、钻削动力头采用BT50（7:24）内冷刚性高速精密主轴，刚性好、精度高，可满足机床的高速重型切削。动力头配有液压打刀缸来配合主轴的45°四瓣爪拉刀机构，实现自动松刀和自动拉刀动作，使刀具的装卸极为方便。主轴由大功率主轴伺服电机通过同步带驱动，完成主轴传动，主轴转速303000r/min，转速范围广。同步带选用优质品牌同步带，抗拉强度高，寿命长，高速运转时噪音小、震动小。在精密主轴的上端配有高压旋转接头可接入冷却润滑液，经主轴内孔、拉钉内孔、BT50刀柄内孔、钻头中心孔，直接喷向切削位置，主轴中心出水功能可提高切削加工效率，实现深孔加工和保护刀具降低使用成本。

 5、气雾冷却系统，自动润滑系统，平板链式自动排屑器。

6、本机床所配置的滚珠丝杠、齿轮齿条、直线滚动导轨、液压泵、阀、主轴及进给伺服电机及其驱动器、数控系统等均为世界知名品牌产品，机器的精度、可靠性高，故障少、开机率高。（详见外购件目录）
