一．产品介绍

1．仪表工作原理

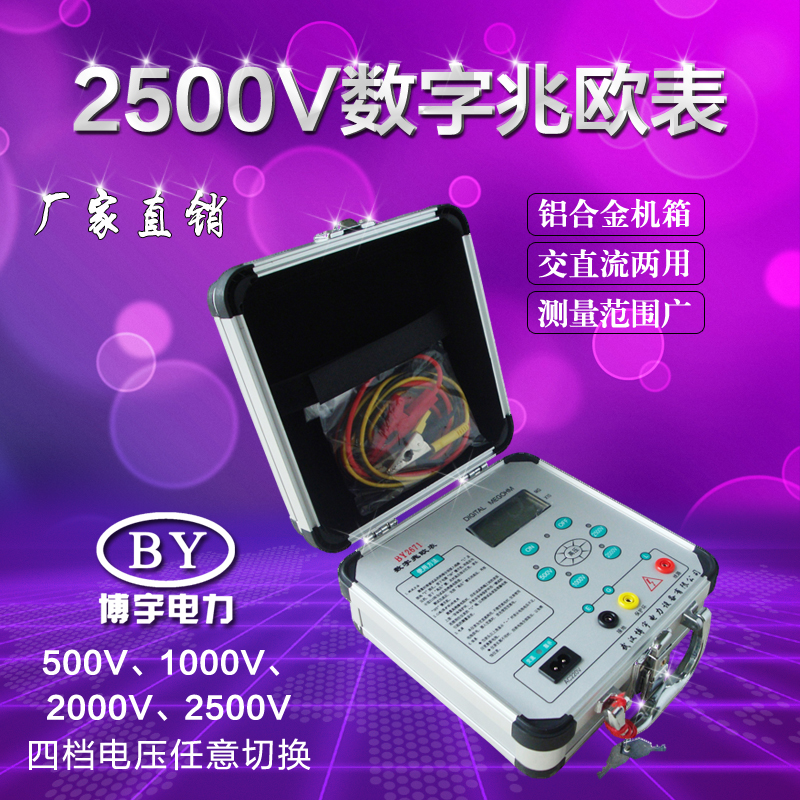

BY2671数字兆欧表由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

2．仪表电路框图

如图所示：

3．仪表使用范围

本仪表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

二．功能特点

本表具有以下特点：

·输出功率大、带载能力强，抗干扰能力强。

本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。

·本仪表不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。

·本表输出短路电流可直接测量，不需带载测量进行估算。

三．技术指标

① 使用条件

环境温度：0℃+45℃ 相对湿度：≤85%RH

② 输出电压等级、测量范围、分辨率、误差

输出电压等级：500V，1000V，2000V，2500V

测量范围：019999MΩ

分 辨 率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ

相对误差：2010000MΩ≤±5%±2d

0.119.9+1000020000MΩ≤±10%±2d

③ 输出最高电压带载能力

电压/负载：2500V/20MΩ

电压跌落：约10%

短路电流: >1.6mA

④ 电源适用范围、功率损耗

直流：8×1.5V(AA， R6)电池

交流：220V/50Hz

功耗：静态功耗≤160mW；最大功率≤2.5W

⑤ 体积与重量

体积：217mm（L）×217mm(W)×133mm(D)；

重量：<1.8kg
