井绞车产品介绍

凿井绞车主要用于煤矿、金属矿及非金属矿竖井井筒掘进时悬吊吊盘、水泵、水管、注浆管、风筒等掘进设备和张紧稳绳。绞车主要用于更换提升机两个罐笼间连接的尾绳；且以换扁绳最佳，也可做竖井绞车用，其性能与竖井相同。凿井绞车具有提吊能力强、容绳量大、运转平稳等优点。

凿井绞车主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒，压缩空气筒、注浆管等掘进设备的紧张稳绳，也可作其他井下和地面起吊重物使用。

凿井绞车的润滑

1、减速器采用冬用HL-20齿轮油或HG-24饱和气缸油润滑，其油面应保证蜗杆全部浸入油中。减速器使用一年换一次油。2、主轴轴承及减速器输出轴端的轴承应定期更换或补充4号钙基润滑脂，两年换一次油。3、在每次开车前应给开式齿轮加注润滑油。4、其余需要润滑部位应在每次开车前加油润滑，特别是减速器输出轴上两个齿轮间的止推环和活动齿轮的轴套应加注润滑油。

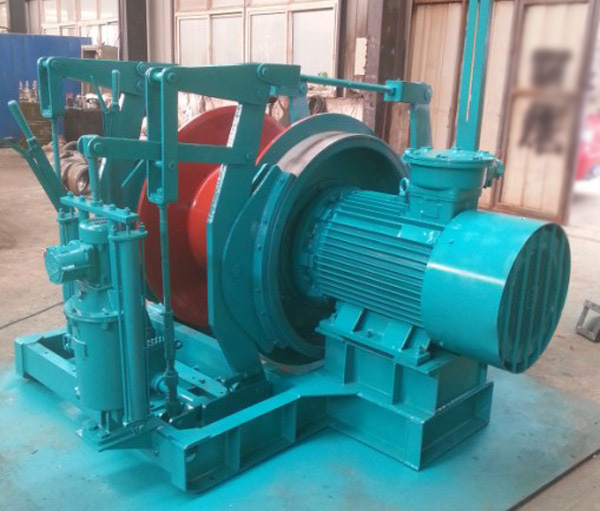

JZ-16/800凿井绞车

JZ-16/800凿井绞车产品介绍

JZ-16/800凿井绞车主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒，压缩空气筒、注浆管等掘进设备和紧张稳绳，也可作其它井下和地面起吊重物使用。JZ-16/800凿井绞车具有提吊能力强、容绳量大、运转平稳等优点。

JZ-16/800凿井绞车结构组成

JZ-16/800凿井绞车结构为缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。

主轴装置包括：主轴、齿轮、卷筒、制动轮、轴承座及轴承等。减速器是采用球面蜗轮副减速，加有一级变速齿轮。转换变速手柄快慢速位置，可变换快慢两种速度。工作制动器采用瓦块式制动器，启动电机，电动液压推动器松闸，停止电机则弹簧力制动。全制动器为瓦块浮动式，靠重锤下落进行制动，电动液压推动器松闸。

JZ-16/800凿井绞车技术参数

型号：JZ-16/800

钢丝绳静张力(kN) 160

卷筒容绳量(m) 800

钢丝绳速度(m/min) 快速6 慢速3

钢丝绳直径(mm) 40

电动机功率 (KW) 30 电压(V) 380

外形尺寸(长宽高)(mm) 3358×3200×2240

重量(kg) 11480。
