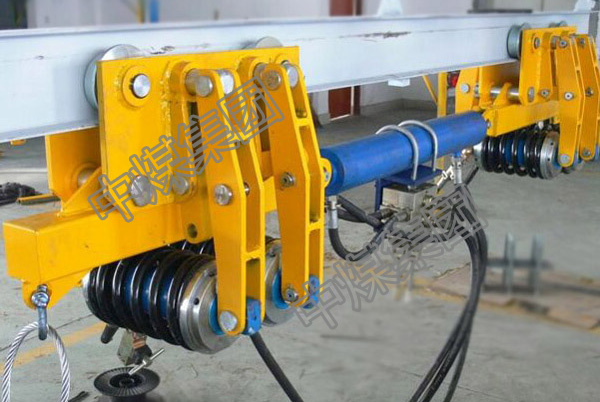

电缆单轨吊产品介绍：

电缆单轨吊是用于煤矿综采工作面顺槽电缆、乳化液高压胶管和水管的吊挂与移动的专用运输装置。在综采工作面运输巷道一侧的顶板下，利用锚杆和链条吊挂悬空轨道，拖运车将所有电缆和高压胶管、水管都吊挂在上面，利用工作面乳化液泵站作动力，通过油缸和连杆组成的液压步进式推拉装置，实现电缆、高压胶管和水管沿着巷道吊挂和移动。该装置避免了井下电缆凌乱摆放，减少了电缆的占用空间与电缆的移动次数，避免了人工拖动电缆，极大地减少了工人的劳动强度和作业效率。

电缆单轨吊特点：

1.电缆只需一次铺设，电缆的前后移动只需动作操纵手把，操作方便、灵活，极大地减轻工人的劳动强度。
2.不仅可以吊挂电缆，还可吊挂乳化液高压胶管和水管，液管与电缆分层吊挂；使巷道内管路布置不仅整齐、美观，还避免了高压胶管的振动对电缆干涉影响。
3.液压工作介质为综采工作面提供的动力源（乳化液），不仅方便、安全，而且防爆、阻燃。
4.设有锁止装置，在步进机构制动装置失效时或者当巷道倾角较大时，起安全保护作用，确保了电缆拖挂单轨吊的安全性。
5.设计新颖，操作简单、安全可靠。

电缆单轨吊技术参数：

适用巷道倾角：                 0°~18°
油缸推力：                100 kN
设备工作倾角：             ±18°
单根轨道适应巷道坡度变化：     5°/3m。
工作介质：                     乳化液
工作压力：                     16~20MPa
 牵引力：                   100KN
推移行程：                     500mm
 运行速度：                 80m/h
外供乳化液工作压力：           20~31.5MPa
单个制动装置静制动力：   80KN
适应巷道高度：                 ≧1.6m。
设备外形（长x高）：            0.58x0.68m
 拖挂长度：                 150m
操作方式：                     手动
设备总重量：                   9000Kg
轨道型号：                     14#工字钢
