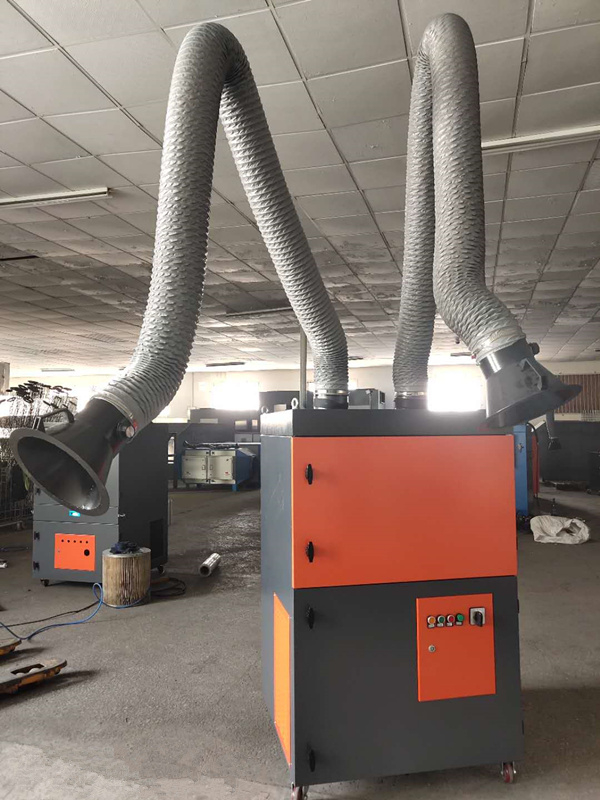

焊接烟尘净化器主要部件包括：万向吸尘臂、耐高温吸尘软管、吸尘罩（带风量调节阀）、阻火网、阻燃高效滤芯、脉冲反吹装置、脉冲电磁阀、压差表、洁净室、活性碳过滤器、沉灰抽屉组合、阻燃吸音棉、带刹车的新韩式脚轮、风机、电机以及电控箱等。

工作原理：

原理：通过风机引力作用，焊烟废气经万向吸尘罩吸入设备进风口，设备进风口处设有阻火器，火花经阻火器被阻留，烟尘气体进入沉降室，利用重力与上行气流，首先将粗粒尘直接降至灰斗，微粒烟尘被滤芯捕集在外表面，洁净气体经滤芯过滤净化后，由滤芯中心流入洁净室，洁净空气又经活性碳过滤器吸附进一步净化后后经出风口达标排除。

设备特点：

1 焊烟净化器净化主机：本产品采用无缝模具生产确保主机密封性和良好的噪音控制

2 滤芯：采用“美国陶氏”覆膜防静电式滤筒，具有尘埃粘连度低，清灰方便，拥有良好的通风效率，提高过滤面积

3 吸气臂：采用万向可悬停吸气臂，保证在各种工况下都能使烟尘顺畅进入集尘罩，提高净化效率，保证净化效果

4 移动性：采用万向轮并配备卡锁功能，方便任意移动确保电焊烟尘的点对点净化

5 清灰方式：设备内部具有反吹功能，定期使用气源对设备内高效净化舱进行清灰可提高设备使用寿命同时提高净化效率（选配）

6 操作性：焊接烟尘净化器采用集成控制系统，可实现一键操作，工作室只需要打开设备主机电钮便可直接使用方便客户进行操作

7 配件维护：焊接烟尘净化器内无易损件，高效净化舱内滤芯定期进行清灰可正常使用1万小时

8 便捷性：焊接烟尘净化器为立式单机净化器占地空间小，移动方便可在任意地方固定使用，便于工人的操作。

危害：

焊接烟尘是在焊接过程中产生的高温蒸气经氧化后冷凝而产生的，焊接烟尘主要来自焊条或焊丝端部的液态金属及溶渣。焊接材料的发尘量占焊接烟尘总量的8090%，只有部分来自母材。科学研究以及健康调查表明：焊接烟尘中存在着大量的可吸入物质(如氧化锰、六价铬、以及钾、钠的氧化物等)一旦这些物质进入人体，会对人体产生巨大的伤害。长期在焊接烟尘环境下作业的焊接操作人员患有慢性等呼吸道疾bing的比例明显高于其他人员，并且可吸入物质还会沉积在人体的骨骼和血液中，导致性能力下降，甚至引发症，尤其是近年来随着大量含有Cr、Mn、Ni等化学成分的焊接材料的使用，使焊接烟尘对职业健康和环境负荷的影响日益严重。

焊接烟尘的产生：

金属焊接、激光切割、打磨作业时，大量烟尘悬浮在车间内，被吸入人体肺部会严重影响身体健康，导致慢性锰中毒，电焊工尘肺等严重疾。因此必须在焊接烟尘进入焊工呼吸区前把这些有害烟尘进行净化处理。移动式焊接烟尘净化器，是一款专门针对治理焊接、切割、打磨时，产生在空气中大量悬浮对人体有害的细小金属颗粒而设计的净化装置，适应于单双工位，它净化效率高，轻巧灵活，配有2-3米长的柔性吸气臂，在不同的工作地点移动更灵活，操作更方便。
