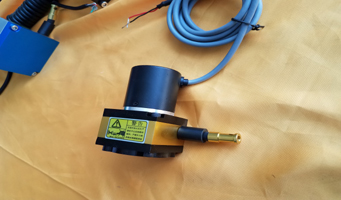

BL40系列拉线位移传感器

拉线位移传感器组成部分：拉绳位移传感器/拉线位移传感器/拉线编码器，拉线传感器是由光电采集部分（增量编码器、绝对值编码器、角位移传感器、精密电阻等）和一组机械外壳装置组成。外壳使用铝合金材料，外表面氧化处理，坚硬耐磨；可抗压、防震，适应高温、高压、等各种恶劣的使用场合；拉线位移传感器收线为原装进口不锈钢钢丝绳，该钢丝绳外层涂塑，抗腐蚀能力强、强度大、无伸缩；绕线弹簧机构采用进口不锈钢材料生产，抗腐蚀，收线稳定。使其成为一款结构紧凑、安装空间尺寸小、测量行程长、方便灵活、具有高精度测量的工控优选位移传感器。

拉线位移传感器特点：此款属于微型拉线位移传感器/拉绳位移传感器/拉线传感器/拉线编码器，用来记录测量长度0-450mm的线性距离、模拟量和数字量输出，标准化接口，可以坚固耐用特别是适合短距离，高分辨率的场合。拉线位移传感器、拉线传感器、拉线编码器、拉绳位移传感器主要特点：安装方便，设有备用安装基准面，根据需要多种选择；安装空间小，安装难度低；无需导向，机械公差不影响测量精度；广泛应用于直线导轨系统，液压气缸系统、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制；可外接PLC 二次仪表，单片机等等采集系统

技术参数：类别                     主要技术参数

信号输出型式    数字量输出  P  G 模拟量输出  V/MA/R   G

输出特性  TL方波         电压（V）：0-5v、0-10v、1-5v 并行输出、串行输出、ssi接口、总线， profibus、CanOpen 电流（MA）：4-20mA、0-20mA  RS485 电阻（R）：0-5kΩ、0-10KΩ、其他

供电电压       DC5V、DC5-24V         DC12V、DC24V

测量行程 450mm                     400mm

最大往复速度 1000                     1000

分辨力      0.004、0.005、0.01等其他      本质无穷小

线径规格   Φ0.6                    Φ0.6

线性精度 0.05%FS                  0.1%FS

拉线材料 不锈钢                    不锈钢

工作拉力 约5N                     约5N

工作温度         -25℃+85℃                -25℃+85℃
