用途
KGE22型矿用风门开闭状态传感器能连续自动地检测风门的开闭状态及某些设备的位置状况，并将信号传送给上一级监控设备。该传感器具有结构合理、性能可靠、使用方便、适应性强的特点。该传感器可用于煤矿井下有***煤尘******的场所，也可用于工厂、油田、码头等一般场所。
1.2 防爆型式
矿用本质安全型，防爆标志为“ExibI”。 1.3 使用环境条件
a.温度：040℃；
b.相对湿度：＜95%（+25℃）； c.大气压力：80106 kPa；
d.煤矿井下有***、煤尘等***性混合物、但无***坏绝缘的腐蚀性气体的场合。 1.4 型号说明
KG E 22

2 产品结构和工作原理
2.1 结构

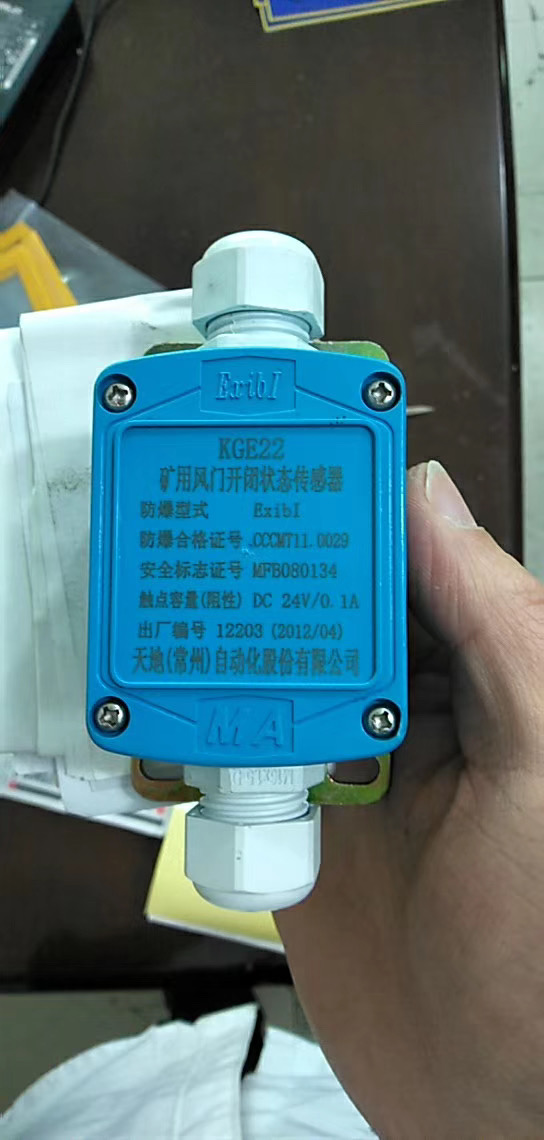

如图1所示，KGE22型矿用风门开闭状态传感器由电路组件和磁体组件两部分组成。电路组件有一个作用面，磁体组件有2个作用面，作用面用红点标示。
外型尺寸：电路组件(l×b×h)mm：106×50×34(含安装板)；
磁体组件(l×b×h)mm：90×50×34(含安装板)。
重量：电路组件和磁体组件各重200300 g。 2.2 工作原理
当KGE22型矿用风门开闭状态传感器的磁体组件作用面与电路组件作用面的距离达到动作距离时，电路组件内的干簧管接点发生转换，常开转换为闭合，常闭转换为断开。磁体组件与电路组件作用面之间的距离小于40 mm时，接点确保输出风门在“闭”状态；磁体组件与电路组件作用面之间的距离大于70 mm时，接点确保输出风门在“开”状态
