DK2300P系列PID控制器是基于微处理器技术的单回路过程控制器、显示仪表，可对温度，压力，流量等过程参量进行控制和显示，仪表设置灵活，组态方便，操作简单。

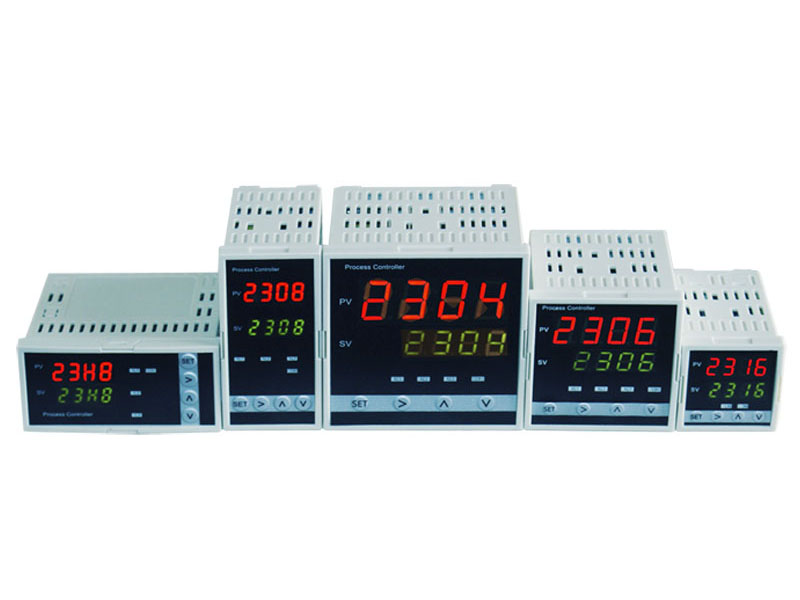

该系列包括：DK2304P、DK2306P、DK2308P、DK23H8P、DK2316P五款控制器。

详细参数

输入信号范围：23种常见工业标准信号

基本误差：0.2%FS±1个字

测 量 AD：24位，40Hz

输 出 DA：12位，100KSPS

主控输出：1路（可选加热制冷输出方式，报警三可定义为制冷输出）

输入阻抗：电压时 ≥500K，电流时 ≤200Ω，热电阻 ≤0.25mA，热电偶 ≥500K

输出阻抗（带负载能力）：电流时 ≤500Ω（电流有特殊要求，可以做到650欧，订货时说明），继电器 AC220V/2A，DC30V/1A

显示方式：数码管

控制输出周期：10Hz

通讯协议：MODBUS RTU（RS485接口，两线制）

驱动距离：1200米

校验方式：无校验，奇校验，偶校验

波特率：4800，9600，19200

通讯数据格式：一位起始位，八位数据位，一位停止位

供电电压：100-240V AC（47~63Hz）

隔离电压：输入、输出、电源三者隔离， 2300 V  AC  1分钟

工作条件：温度-20℃+50℃，湿度10%90%RH

存储条件：温度：-40℃+80℃；湿度：10%90%RH

产品特点

高精度24位AD测量，带传感器馈电

可提供4路报警继电器输出控制

标准MODBUS RTU 通讯

带信号变送功能

可实现加热制冷双输出控制（制冷采用继电器，可以保护制冷压缩机功能）

订制抗干扰芯片设计测量电路，可工作在恶劣工作环境

改进型DK PID算法控制，输出更快速、无超调。控制速度100MS

选型尺寸

DK2304P : 外形尺寸96*96*90mm、开孔尺寸92*92mm

DK2308P : 外形尺寸96*48*90mm、开孔尺寸92*45mm

DK23H8P : 外形尺寸48*96*90mm、开孔尺寸45*92mm

DK2306P : 外形尺寸72*72*90mm、开孔尺寸68*68mm

DK2316P : 外形尺寸48*48*90mm、开孔尺寸44*44mm
