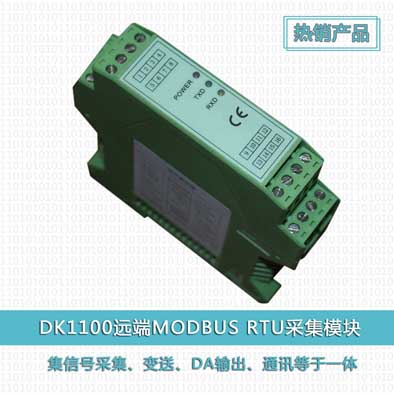

DK1100单通道远端数据采集模块
| 详细信息
关键字：电压电流表,过程控制仪表,德?仪表,控制仪表,控制和显示,数据采集变送
dbzz

 DK1100远端数据采集模块是集信号采集、变送、DA输出、通讯等一体的智能模块。具有测量精度高、稳定性好、采用模块化结构、配置灵活、线性度好、抗干扰能力强等特点。



产品特点
支持多种常见工业标准信号输入；
变送输出方式可选，支持测量变送和通讯给定DA两种模式；
体积小巧，安装方便，标准35mm导轨安装；
DC24V/AC220V供电可选；
信号输入、电源、变送输出三端隔离，隔离电压1500V AC。



输入

直流档11个

0-(-55A),1-(-11A),2-(-100100mA),3-(-7575mV)，4-(4-20mA) 5-(0-20mA) 6-(0-10mA) 7-(-500500V) 8-(-100100V) ，9-(-1010V) 10-(-11V)
交流档7个

11-(0-5A) 12-(0-1A) 13-(0-100mA),14-(0-500V) 15-(0-100V) ，16-(0-10V),17-(0-1V)



输出
0-5、1-5v、0-10v、0-10ma、0-20ma、4-20ma



通讯
采用国际标准的光电隔离MODBUS RTU通讯方式；



其它详细参数

输入

输入信号

电流

电压

输入阻抗

≤250Ω

≥1.2MΩ

输出

输出信号

电流

电压

输出时允许负载

≤400Ω

≥250KΩ

综合参数

综合测量精度

0.3%FS

采样速度

2KSPS

变送精度

16位

DA速度

10M SPS

隔离电压

输入、输出、电源三者间1500V AC 1分钟

温度漂移

50ppm

电磁兼容性

GB/T 18268(IEC61326-1)

使用环境

环境温度：050℃；相对湿度：≤85%RH； 避免强腐蚀气体。

电源

DC24V/AC220V

功耗

功耗≤2.4W

结构

35mm DIN导轨安装

选型尺寸
宽*高*深：22.5*100*112mm



选型示例

       1.客户需要交流0-5A电流信号输入；通讯给定DA，输出为4-20MA电流信号；
选择220V供电。
        选型如下:
        DK1100-AC-0A5-4MA20-AC220V

       2.客户需要直流-500V-500V电压信号输入；通讯给定DA，输出0-10V 电压信号；
现场方便接24V供电。
       选型如下：
        DK1100-DC-500V-0V10-DC24V
