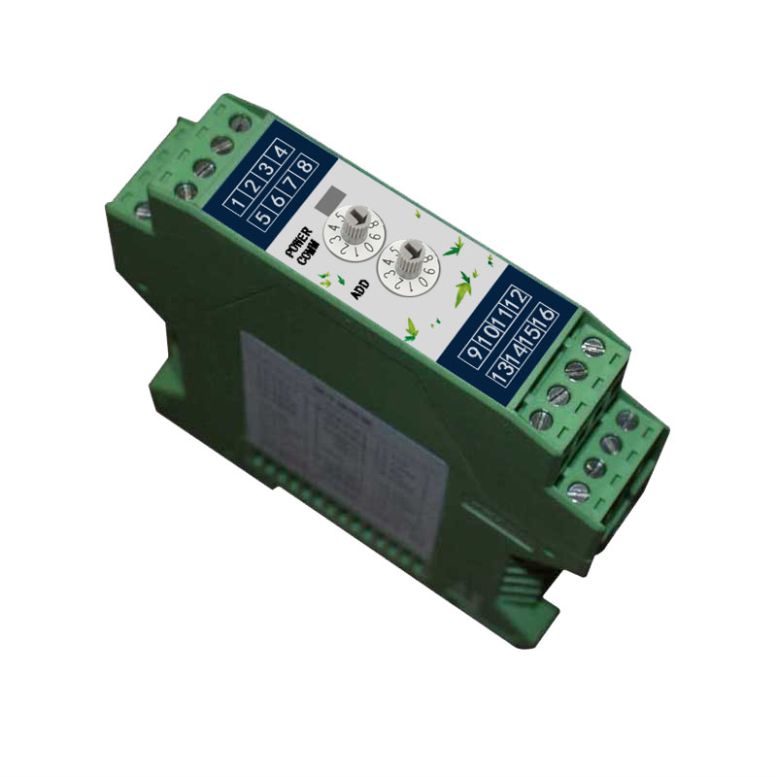

DK1300R2是一款电压电流测量采集模块，标配Modbus RTU通讯，支持变送输出，真有效值测量，测量精度高，性能稳定的一款数据采集模块。

产品特点
输入、输出和供电电源之间三端隔离
多种输入信号可选
集信号采集、变送输出于一体
真有效值测量，测量范围1-460KHZ
测量精度高，稳定性好，抗干扰能力强
可以测量各种复杂波形的真有效值，高测量带宽

输入

0           0500V
1          0100V
2           010V
3          05A
4           01A
5          0~200mA

注：电压电流信号测量只能二选一

输出
0-5V
1-5V

0-10V

0-20mA

4-20mA

 0-10mA

通讯
标准modbus rtu通讯

报警
无

其它详细参数
综合测量精度   0.5（0.3）%
Ad精度       24位
变送精度       16位
DA速度       10M SPS
隔离电压       输入、输出、电源三者间2000V   AC  1分钟
温度漂移       50ppm
电磁兼容性       GB/T 18268(IEC61326-1)
环境温度           050℃
相对湿度           ≤85%RH, 避免强腐蚀气体
电源                DC24V（±10%）
功耗                功耗≤2.4W
外形尺寸       宽*高*深：22.5*100*112mm
安装结构       35mm DIN导轨安装

选型尺寸

宽*高*深：22.5*100*112mm

35mm标准导轨安装方式

选型示例

示例1：

DK1300-0A5-4MA20-IL:0-IH:5-OL:4-OH:20-N

该选型为：DK1300隔离变送器，测量交流信号为0~5A，输出信号为4-20mA，量程下限是0A，量程上限5A，输出下限为4mA，输出上限为20mA,(0A时变送输出为4mA，5A时变送输出为20mA)。不带通讯。

示例2：

DK1300-0V500-0V10-S
该选型为：DK1300隔离变送器，测量交流信号为0-500v，输出信号为0~10V，量程上限、下限为默认值，输出上限、下限为默认值，带通讯。
