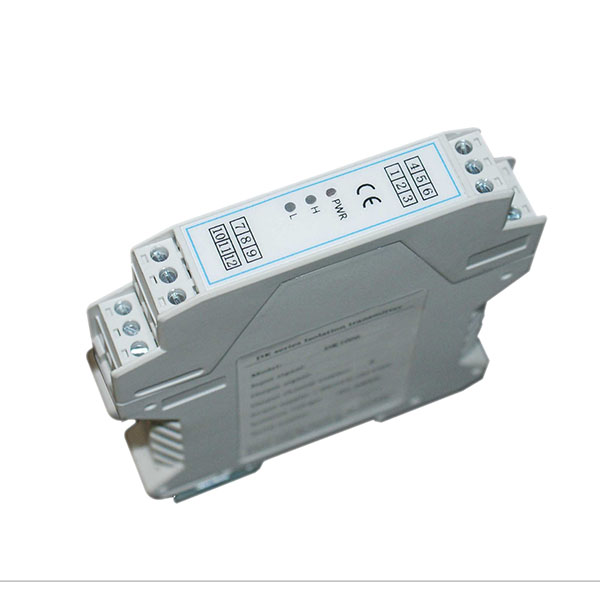

DK308X系列高精度热电偶&mV输入型隔离变送器，包含DK3080一进一出型，DK3081一进二出型，DK3082二进二出型，三款隔离变送器。高精度低温漂，兼容二线制和三线制输入，一拖二可实现不同输出类型。输出信号7种可选。

产品特点

变送精度高于0.1%;

低温飘精密电压源设计；

数据转换精度22位AD精度；

一拖二可不同输出类型

输入
K、S、R、T、E、J、B、N、WRe3-WRe25、WRe5-WRe26、020mV、-20+20mV、0100mV、-100+100mV

输出
0-5V，1-5V，0-10V，2-10V, 0-10MA，0-20MA，4-20MA

通讯
无

报警
无

其它详细参数

Ad精度 22位

输入阻抗<60Ω

Da精度 16位

输出电压/负载电阻 0-5V，1-5V/RL>120KΩ

输出电流/负载电阻 0-20MA，4-20MA/RL≤650Ω

供电电压 DC:24V(±10%）

电源保护 反向和ESD保护

功耗（24V电源，20mA输出时）<2.7W

测量精度（20℃） 0.1%FS

温度漂移（0℃~50℃） 50PPM/℃

绝缘强度（输入、输出、电源之间） 2000V AC 1MIN

电磁兼容性 IEC61326-1

使用环境温度 -20℃~50℃

适用现场设备 热电偶和毫伏信号变送采集

选型示例
选型举例：
例如：需要2路K型热电偶输入，一路0-5V输出，一路4-20MA输出，
输入开路时输出上限，则选型代码为:
DK3082-IN:K-OUT1:0V5-OUT2:4MA20-AM:1
