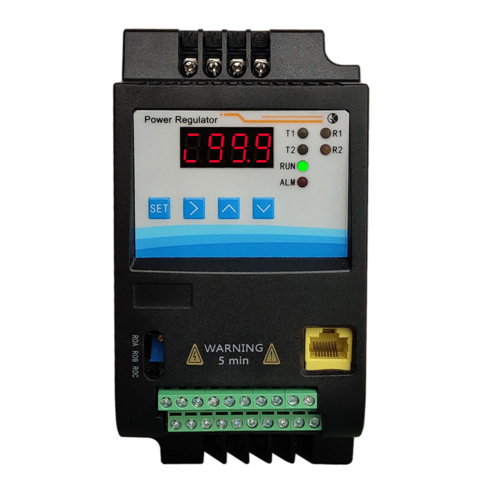

DK mini系列真有效值控制器，调功调压一体化，可整流。采用进口元器件,高精度数字电路控制，使用寿命更长，安全可靠；数字显示，可本地修改控制参数更方便；支持多种输入信号；具有缓启动，缓停止功能；可选两路Modbus RTU 通讯；可选真有效值电压电流显示；可选两路开关量输出，1路模拟量输出；标配常开常闭报警输出节点。

     产品广泛用于舞台、KTV等灯光调节，单相电机调速，整流，加热功率控制等场合。

     最大支持20A负载。

信号控制方式

自动控制：4-20mA、0-10mA、0-5V、0-10V、1-5V、2-10V、PWM等标准信号输入

手动控制：10K电位器调节。面板按键调节。

控制方式

调压移相和过零周波调功一体化技术，可实现恒流、恒压、恒功率等闭环控制

负载

适用负载类型： 各种纯阻性负载及各种电感性负载、IR红外灯管等负载。

各种直流电源、电解电源、电镀电源

负载电压

110V，220V，380V，440V，660V，690V等

控制电压

100~245V自适应电压

负载频率

50Hz/60Hz

缓启动/缓停止

可设置0-400秒

保护系统

电子过压、过流保护。超温保护。

内置快速熔断器。

模拟量输出信号

0-10V，0-5V，2-10V，1-5V

0-20MA，4-20MA

DO输出信号

2路

报警输出信号

常开和常闭

通讯

可选标准MODBUS RTU 通讯*2

冷却方式

风冷

其他详细参数

输入阻抗： 120Ω（4-20mA输入方式时）

缓起动时间范围： 可调范围0-360秒

输出电压控制范围：输入电压的0-98%

调节输出分辨率： 0.2°

保护 动作时间：<20ms

继电器触点容量： 250V AC 2A

外部电压控制功能：电压调节（内部）/ 0-100%

绝缘阻抗： 20 MΩ 500V DC

绝缘体强度： 2000V AC 1分钟（220V） 2500V AC 1分钟（380V）

电流限制功能： 调整范围 20-110%

过流保护系统： 电子类型保护

选型尺寸示意图

长*宽*高 155mm*81mm*131mm
