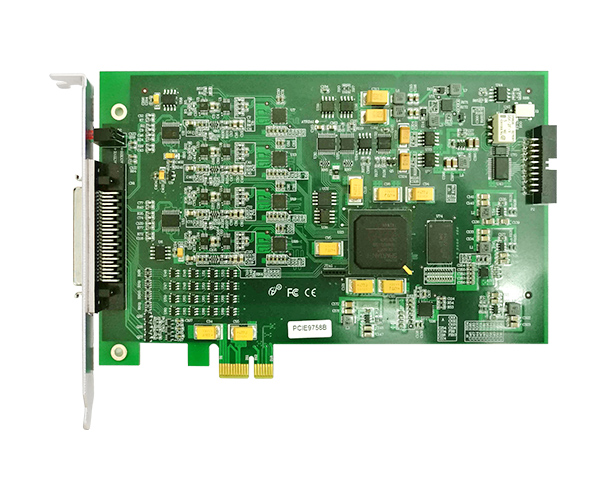

关键字:阿尔泰科技,多功能数据采集卡,PCIe9758B dbzz产品简介PCIe9758B/C 是一款多功能数据采集卡。该板卡提供 4 路差分(单端)模拟量输入,16 位ADC分辨率,采样频率 5MS/s,灵活的通道转换量程,同时用户可通过多卡级连的方式扩展通道数量;16 路可编程 I/O。 本板卡的主要应用场合为:无线通讯、雷达/声纳、chao声、图形成像。 参数指标 AD模拟量输入 | ADC分辨率 | 16位(Bit) | 输入通道 | 4通道同步,单端或差分 | 输入量程 | ±5V、±2.5V、±1.25V、±625mV | 采样率 | 单通道:采样率高达5MSps 多通道:各通道实际采样速率 = 采样速率(同步采集) | 存储器深度 | 128M字(点)SDRAM存储器 | 校准方式 | 软件自动校准 | 耦合方式 | 直流耦合 | 触发源 | 软件触发、模拟触发、数字触发、同步触发(TRIG触发) | 输入阻抗 | 10MΩ | 时钟源 | 内时钟、外时钟、主卡同步10M(用于多卡同步) | DIO数字量 输入输出 | 通道数 | 16路 | 电气标.准 | TTL兼容 | 配置方式 | 程控I/O方向与状态 | 输入范围 | 0V5V | 单通道驱动 能力高达 | 25mA@4.5V | 过压保护 | -5V~5V |
产品配件 1. 产品光盘:1张 2. 保修卡:1张 3. 合格证:1张 15726604412 15910369641
