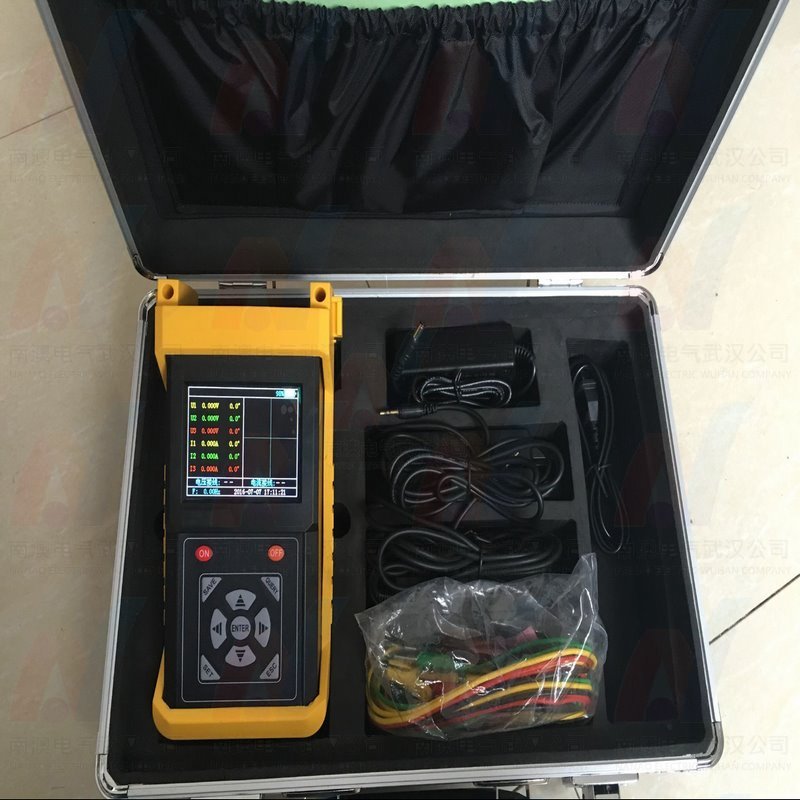

南澳电气NAQD三相交流电钳形相位表 |
|
|
|
添加到收藏夹 点击发邮件咨询 举报此信息 收藏到用户中心 |
联系我时,请说明在东北制造网上看到的,谢谢! |
微信分享 |
|
|||
关键字:三相交流电钳形表,三相交流电相位表,三相交流相位伏安表,三相相位伏安表,数字双钳相位,数字钳形相位电流表 dbzzNAQD三相交流电钳形相位表 产品别名 三相相位伏安表,数字双钳相位伏安表,三相交流电钳形表,三相交流电相位表,三相交流相位伏安表,数字相位伏安表,数字钳形相位电流表,智能三相数字相位伏安表 一、功能概述 NAQD三相交流电钳形相位表是我公司精心研制的一款为现场测试使用的相位表,设备属于多功能、数字式、智能仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下,同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等,为用电检查人员提供一种安全、准确、便捷的电力仪表。 NAQD三相交流便携式伏安表,采用240*160 LCD显示器,动态显示,向量图指示,显示一目了然。其电流钳有两种规格,尖小形钳口适用于排线密集的地方,圆形大钳口适用于粗导线检测,能满足不同场所测量需求。 三相数字相位伏安表又别名:智能型三相数字相位伏安表、NAQD三相交流电钳形相位表、三相相位伏安表、三钳数字相位伏安表等,适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。 二、技术规格 1、基准条件和工作条件 影响量 基准条件 工作条件 备注 环境温度 23℃±1℃ -10℃40℃ / 环境湿渡 40%60% <80% / 信号波形 正弦波 正弦波 β= 信号频率 50HZ±1HZ 45HZ65HZ / 仪表工作电压 9V± 9V± / 测相位频率相序时 电流幅值 200mA±10mA 2mA20A / 测相位频率相序时 电压幅值 100V±20V 10V600V / 测功率功率因数时 电流幅值 200mA±10mA 20mA20A / 测功率功率因数时 电压幅值 100V±20V 10V600V / 外电场、磁场 应避免。 被测导线位置 被测导线处于钳口的近似几何中心位置。 2、一般规格 功 能 同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等。 电 源 DC9V 碱性干电池 AA×6) 功 耗 开启背光灯最大耗电80mA,电池连续工作10小时 关闭背光灯仪表耗电50mA,电池连续工作16小时 显示模式 LCD显示,240×160 仪表尺寸 长宽厚:196mm×92mm×54mm 钳口尺寸 尖小形电流钳:7.5mm×13mm 圆口形电流钳:35mm×40mm(B型) 量 程 电压:AC 600V (全自动换档) 电流:AC (全自动换档) 相位:°° 频率: 有功功率:12kW 无功功率:12kVAR 视在功率:12kVA 功率因数:-1+1 电流矢量和:0mA 分辨力 电压:AC 电流:AC 相位: 频率: 有功功率: 无功功率: 视在功率: 功率因数: 电流矢量和:1mA 相 序 正相:U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁 反相:U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁 检测速率 约2秒/次 数据保持 测试中按HOLD键保持数据,“HD”符号显示。 数据存储 99组 自动关机 开机约15分钟后,仪表自动关机,以降低电池消耗 背光功能 有,适合昏暗场所及夜间使用。 电压检测 当电池电压低于时,电池电压低符号显示,提醒更换电池。 仪表质量 主机:550g(带电池) 尖小形电流钳:170g×3 圆口形电流钳:185g×3 测试线:250g 测试线长度 1.5m 电流钳线长 2m 工作温湿度 -10℃40℃;80%RH以下 存放温湿度 -10℃60℃;70%RH以下 输入阻抗 测试电压输入阻抗为:2MΩ 耐 压 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟。 绝 缘 仪表线路与护套外壳之间≥100MΩ 结 构 双重绝缘,带绝缘防振护套。 适合安规 IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2 3、基准条件下基本误差及性能指标 类 别 量 程 分辨力 基本误差 电 压 AC 600V ±%rdg+3dgt) 电 流 AC 20.0A ±%rdg+3dgt) 相 位 °360° ±1° 有功功率 12kW ±(3%rdg+3dgt) 无功功率 12kVAR ±(3%rdg+3dgt) 视在功率 12kVA ±(3%rdg+3dgt) 频 率 45HZ65HZ ±(2%rdg+3dgt) 功率因数 -1+1 ± 注1:工作条件下相位误差±3°(电流幅值10mA以下相位误差±5°)。 |
