NALC全自动气体瓦丝继电器压力释放阀测试装置

气体瓦丝继电器压力释放阀测试仪，瓦丝继电器压力释放阀全自动测试装置，气体压力释放阀试验装置，瓦丝继电器压力释放阀测试仪，气体瓦丝压力测试仪

产品特点  Tester Features

1、NALC型气体继电器检测台，采用最新的嵌入式系统控制技术，综合用户的实际需求而推出的新一代气体继电器试验检测系统。本系统采用了油泵—流量计连续测量方法，可分别对φ25、φ50、φ80毫米管径的国内外气体继电器的流速、容积和密封进行检测，且实验过程无须人工参与。

2、嵌入的PC系统，采用全彩触摸显示器，可简单直观的对系统进行流速、容积、密封试验的相关操作，并同时编辑打印相关检测报告，且可以保存数据以便随时调阅和打印。由于采用嵌入式设计，由PC控制，操作界面友好，整机自动化程度高等特点。

产品结构

1、结构特点

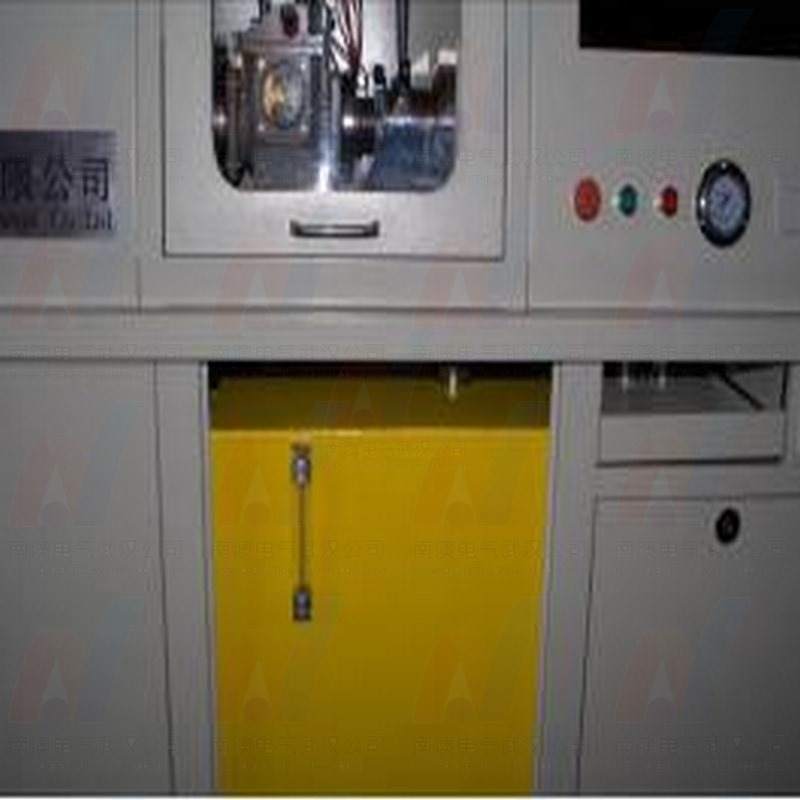

（1）外部机柜采用冷扎板折边成型工艺制造，外形尺寸2400×650×1570mm(长×宽×高)，整机总重170kg；

（2）夹紧器采用螺杆棘轮方式夹紧被试件；

（3）油箱采用非承压式结构，侧面设有油位计；

（4）在被试件的安装位置处设有防护罩；

2、电气及控制系统

（1）工作环境：－10~＋50℃，相对湿度<85%；

（2）电气主线路采用AC380V，总功率11KW；

（3）油泵电机采用AC380V，功率5.5KW；

（4）电动执行元件采用AC220V/DC24V电源控制，功率0.25KW；

（5）控制系统采用AC220V/DC24V电源控制，功率0.25KW；

（6）油加热器：AC220V,功率5KW；

（7）采用19寸全彩触摸显示器，中英文图形显示，操作过程由系统自动完成，无需人工干预；

（8）采用虚拟投影键鼠。此技术为二维投影成像，在触屏前方的工作台面上，投影出一个红色与标键盘大小一致的虚拟投影键盘，操作人员可用此键盘对试验报告内容进行编辑。操作人员还可通过此键盘快捷键，完成键盘和鼠标的切换，并通过虚拟键盘上的快捷键关闭投影键鼠，再通过固定手势打开；

（9）嵌入PC系统可直观的对重瓦斯流速、轻瓦斯容积、密封检测的单项和综合项目进行操作，并同时编辑打印试验报告；

（10）PC系统内安装由南澳电气自主开发，具有完全知识产权的专业测量控制软件，并且可实施网络远程系统升级和维护；

（11）远程技术支持：如现场操作人员需要技术支持，设备只需接入外围网络，远程端技术人员即可对设备进行远程操控及设备软件升级。

主要技术性能

1、测量范围

（1）重瓦斯流速检测

     φ25毫米管径的流速范围：0.6~3.9m/s；

     φ50毫米管径的流速范围：0.6~3.0m/s；

     φ80毫米管径的流速范围：0.6~2.0m/s。

（2）轻瓦斯容积检测

     检测范围：0~950ml。

（3）密封检测压力及时间范围

     密封检测压力范围：0~250KPa；

     密封检测时间范围：0~60min。

2、测量精度

（1）流速检测精度：1.5级【厂标1.0级】；

（2）流量计精度：0.5级【厂标0.2级】；

（3）重瓦斯流速重复检测误差：

     φ25毫米管径的流速±0.05m/s【厂标±0.04m/s】；

     φ50毫米管径的流速±0.04m/s【厂标±0.03m/s】；

     φ80毫米管径的流速±0.02m/s【厂标±0.02m/s】。

（4）重瓦斯流速显示位数：0.00m/s；

（5）轻瓦斯容积重复检测误差：±10ml；

（6）轻瓦斯容积显示位数：0.00ml;

（7）密封重复检测误差：±2.5Kpa；

（8）密封显示位数：0.00Kpa。
