关键字：阿尔泰科技,12 路差分信号采集,多功能采集卡,USB2882

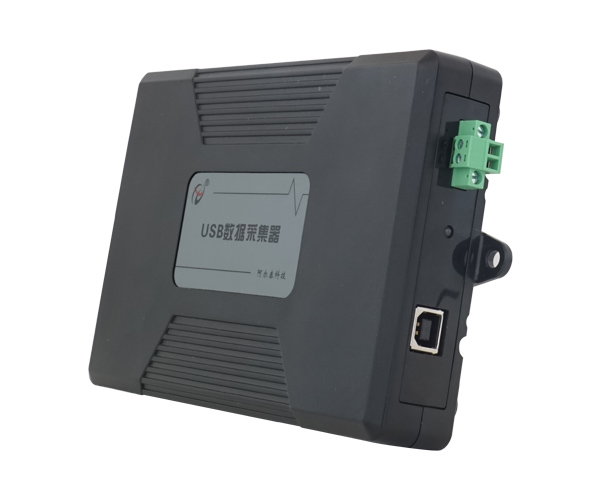

dbzz产品简介 USB2881/2/3 系统框图主要由信号调理模块、ADC 模块、DIO 模块、自校准模块、FPGA 控制 模块、USB 桥芯片模块组成。 ADC 模块可实现对 12 路差分信号的采集。核心采用两片 16/14/12 位 ADC 转换芯片，每片可实 现 6 通道同步转换，转换速率为 250KHz，输入量程为±10V、±5V。 DIO 模块提供 16 路数字量输入、16 路数字量输出。 指标参数 模拟量输入 | 通道数 | 差分12路 | 精度 | 16位(USB2881) 14位（USB2882） 12位（USB2883） | 采样频率 | 250KS/s | 校准方式 | 软件自动校准 | 同步采样 | 是 | 耦合方式 | 直流耦合 | 触发源 | 软件内触发、ATR触发、DTR触发 | AD量程 | ±10V、±5V | 程控增益 | l，2，4，8倍 | AD缓存 | 8K字（点）FIFO存储器 | 非线性误差 | ±1.5LSB | 数字量输入 | 通道数 | 16路 | 电气标准 | TTL兼容 | 默认上电状态 | 低电平 | 输入逻辑电平 | 高电平：高达5V，低至2V 低电平：高达0.8V，低至0V | 过压保护 | 0~5V | 数字量输出 | 通道数 | 16路 | 电气标准 | TTL兼容 | 默认上电状态 | 低电平 | 输入逻辑电平 | 高电平：高达5V，低至4.4V 低电平：高达0.4V，低至0V | 单通道驱动能力 | ±4mA | 总电流驱动能力 | ±25mA | 安装方式 | 可配导轨（选配）、平面安装 |
