dbzz 产品简介

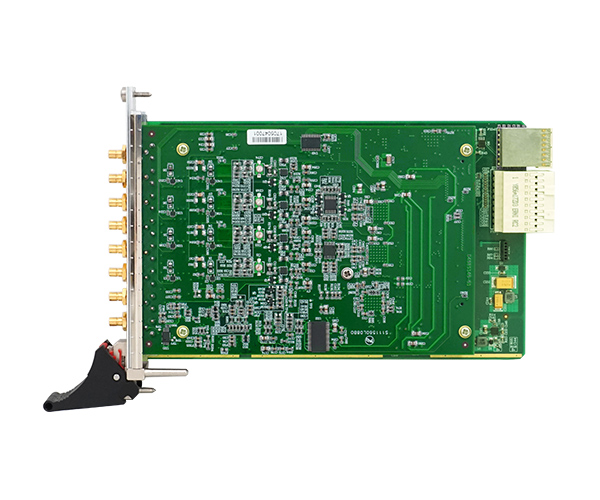

PXIe85048514 是 4 通道 14 位 40MS/s、80MS/s 采样数字化仪，专为输入信号高达20M/40M的高频和高动态范围的信号而设计。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达 2GB 的板载内存。 PXIe85048514 配备了 14 位高线性度的 AD 转换器，是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。
指标参数
AD模拟量输入 | ADC分辨率 | 14位（Bit） | 输入通道 | 4路单端 | 输入量程 | ±5V、±1V | 采样率 | 高达40MS/s（PXIe8504）/80MS/s（PXIe8514） | 采样方式 | 同步采样 | | 存储器深度 | 板载2GB 内存 | 校准方式 | 软件自动校准 | 耦合方式 | 直流耦合、交流耦合 | 触发源 | 软件触发、ATR触发、DTR触发、Trigger 信号触发（用于多卡同步） | ATR输入源 | 从AI0~AI3的任一通道输入 | 触发源输入范围 | ATR输入范围 | 同AD量程 | DTR输入范围 | 标准TTL电平 | 输入阻抗 | 1MΩ（50Ω可定制） | 带宽 | 20MHz（PXIe8504）/40MHz（PXIe8514） | 时钟源 | 板载时钟、外部10M、PXICLK_10M、PXIECLK_100M、外时钟 | 外时钟输入范围 | PXIe8504：10MHz~40MHz，幅值为2Vpp~5Vpp PXIe8514：10MHz~80MHz，幅值为2Vpp~5Vpp | 数据存储 | 可搭配PXIe-SSDM2X存储模块实现高达640MB/s实时数据流盘 |
产品配件 1. 产品光盘：1张 2. 保修卡：1张 3. 合格证：1张 15726604412 15910369641
