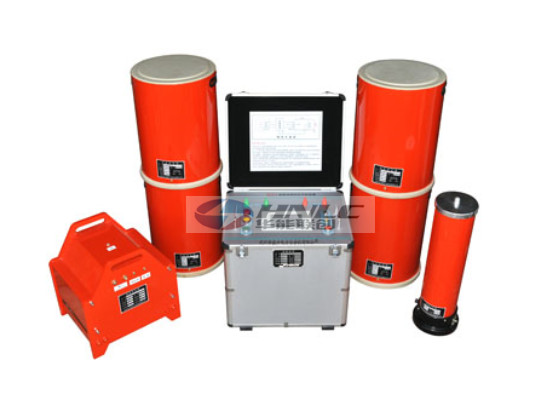

HNXZ系列串联谐振耐压试验装置

积压代理：

--

行业分类：

电站设备->电站设备自动化装置

市场价：

面议！元(人民币)

会员价：

面议！元(人民币)

规 -- 格：

www.whhnlc.com

型 -- 号：

HNXZ

年产量：

5000

武汉华能联创电气有限公司

张高先生 \| 经理
手机：	15926291404
电话：	86 - 027- 88040496
传真：	86 - 027- 88040496
地址：	武汉东湖新技术开发区光谷大道301号
邮编：	430000
网址：	访问企业网站 www.whhnlc.com

添加到收藏夹

点击发邮件咨询

举报此信息

收藏到用户中心

联系我时，请说明在东北制造网上看到的，谢谢！

微信分享

| 详细信息

关键字：变频串联谐振,串联谐振,电缆耐压试验装置
dbzz

产品别称

变频谐振、电缆交流耐压试验装置、变频串联谐振、串联谐振、串联谐振耐压试验装置

产品特征

1，HNXZ系列串联谐振耐压试验装置所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2，改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

3，设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

技术参数

（一）主要参数：

1、额定输出电压 0220 kV (AC有效值)及以下

2、输出频率 20300Hz

3、频率调节细度 0.1Hz，不稳定度≤0.01%

4、谐振电压波形正弦波，波形畸变率≤1%

5、满负载工作时间连续工作时间60min

6、系统品质因数最大负载下≥20

7、工作电源 380V±10%三相或 220V±10%单相(10kW以下),工频50Hz±5%

（二）HNXZ-270kVA/270kV/45kV变频串联谐振试验装置技术指标

1.额定电压：

45kV---满足10kV电缆的交流耐压试验；

90kV---满足35kV电缆的交流耐压试验；

135kV---满足110kV电缆的的交流耐压试验；

270kV---满足110kV变电站开关的交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作5分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

6．输入电源：单相380V

7．频率调节范围：30Hz300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能

HNXZ系列串联谐振耐压试验装置详细技术参数请咨询武汉华能联创电气有限公司的客服，厂家直销，可定制

产品型号	适用范围（10kV、35kV、110kV电压等级电力电缆交流耐压试验，试验频率：30300Hz）
产品型号	操作箱	谐振电抗器（干式）	励磁变压器（干式）	电容分压器	适用对象
HNXZ-F-44/22	2.5kW	1A/22kV 二台	2.5kVA/1kV	25kV	10kV电缆≤1km(300mm2)
HNXZ-F-88/22	4kW	2A/22kV 二台	4kVA/1kV	25kV	10kV电缆≤2km(300mm2)
HNXZ-F-132/22	6kW	2A/22kV 三台	6kVA/1/3kV	60kV	10kV电缆≤3km(300mm2) 35kV电缆≤1km(300mm2)
HNXZ-F-176/22	7.5kW	2A/22kV 四台	7.5kVA/1/3kV	60kV	10kV电缆≤4km(300mm2) 35kV电缆≤1km(300mm2)
HNXZ-F-264/22	10kW	2A/22kV 六台	10kVA/1/3kV	60kV	10kV电缆≤6km(300mm2) 35kV电缆≤2km(300mm2)
HNXZ-F-330/22	15kW	2.5A/22kV 六台	15kVA/1/3kV	100kV	10kV电缆≤8km(300mm2) 35kV电缆≤2km(300mm2)
HNXZ-F-640/32	25kW	2.5A/32kV 八台	25kVA/1/3/5kV	200kV	10kV电缆≤10km(300mm2) 35kV电缆≤4km(300mm2) 110k电缆≤1km(400mm2)

详细技术参数请咨询武汉华能联创电气有限公司的客服，厂家报价，可定制
