技术参数

1、额定输出电压 0360 kV (AC有效值)及以下

2、输出频率 50Hz

3、谐振电压波形 正弦波，波形畸变率≤1%

4、满负载工作时间 连续工作时间1min

产品特征

1，MHXZ-H系列CVT检验用谐振升压装置输出电压电流波形良好，失真度小于0.5%

2，所需电容量小。所需电源容量为试验容量的1/Q倍，而Q值可以做到20－60

3，不需要过压保护。当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏

产品介绍

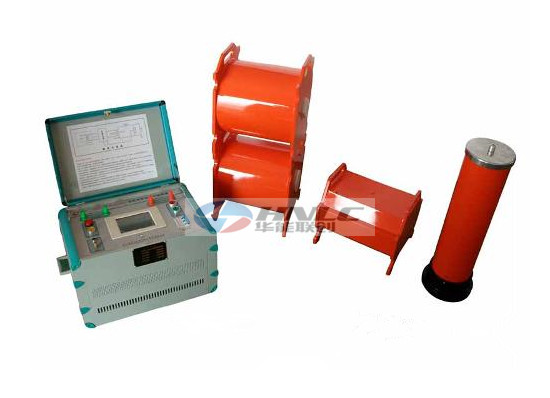

CVT检验用谐振升压装置适用于35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压。随着CVT（电容式电压互感器）技术的不断成熟， CVT得到不断的推广。采用传统的方式对CVT进行校验，由于CVT的主电容量比较大，一般为0.005~0.02uF，因此，该CVT检验用谐振升压装置利用串联谐振的原理，采用了无极手动调感的技术以及节电抗器串联的方式

MHXZ-H系列CVT谐振升压装置详细技术参数请咨询武汉华能联创电气有限公司的客服，厂家报价，可定制
