产品特征

1、HNWJB-1000继保校验仪经典的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；

2、 高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；

3、 配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；

4、 配备有外接USB接口，可以方便地进行数据存取和软件维护；

5、 可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相位、频率， 2 — 20次谐波；

6、 功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，每相电压可输出120V、电流可输出20A。在输出电流达到20A时，输出功率可达250VA/相以上，波形仍能保证不失真、不削峰；

7、 具有16个开入量输入和8对空接点开出量输出接口。开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作；

8、 提供各种自动测试软件模块和GPS同步触发试验（选配）等；

9、 GPS同步触发误差小于50μS；

10、 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；

产品别称

继电保护测试仪、微机继电保护测试仪、微机继保仪、继保校验仪、继保仪、微机继电保护测试系统、继电保护装置

技术参数

1、交流电流源

 单相输出：6×30A

六相并联：180A

最大输出功率：≥250VA/相

 各相输出电流幅度、频率和相位可以独立调节

 输出精度：

0.1A0.5A：±10mA

 0.5A10A：±0.2%

 10A30A：±0.5%

分辨力：

0.1A10A：1mA

 10A30A：10mA

单相连续输出时间：

 在 05A 范围内，能连续输出

 在 5A10A 范围内，连续输出时间 ≥45秒

 在10A20A 范围内，连续输出时间 ≥15秒

 在20A30A 范围内，连续输出时间 ≥5秒

2、交流电压源

 单相输出：6×120V

最大输出功率：≥60VA/相

 六相有共用中性点的电压源

 各相输出幅度、频率、相位可以独立调节

 输出精度：

1V5V：±10mV

 5V120V：±0.2%

产品介绍

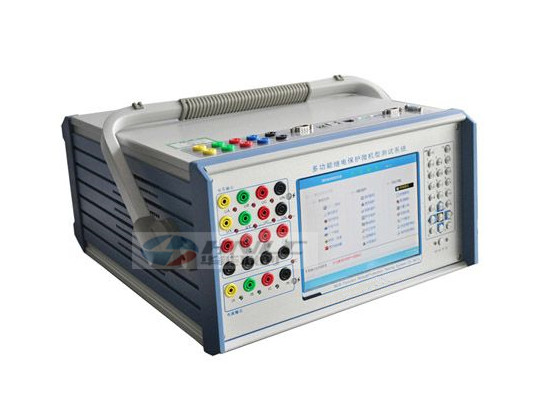

HNWJB-1000微机继电保护测试仪可以单机独立操作，也可以连接笔记本电脑操作。操作功能强大，体积小，精度高。该微机继电保护测试仪既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

HNWJB-1000继保校验仪详细技术参数请咨询武汉华能联创电气有限公司的客服，厂家报价，可定制
