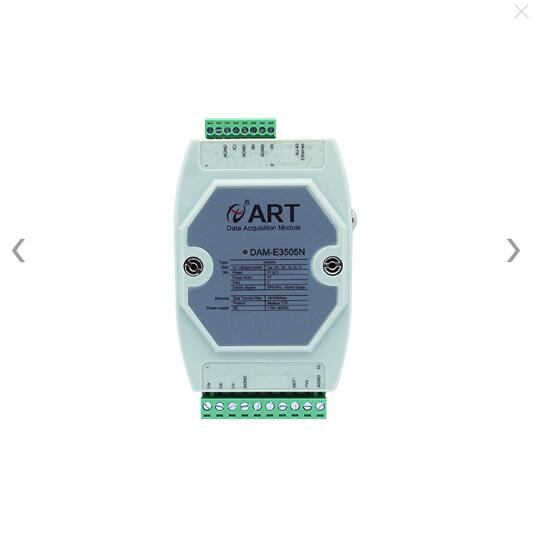

关键字:以太网模块,阿尔泰科技,三相电量采集器,4、交流电量采集模块,DAM-E3505N,Modbus-TCP dbzz产品概述:阿尔泰科技DAM-E3505N为三相全参数交流电量采集模块,以太网通讯接口,支持标准Modbus-TCP协议。配备良好的人机交互界面,使用方便,性能稳定。
模拟量输入 | 输入通道 | 3路电流通道、3路电压通道 | 输入类型 | 电压输入,电流输入 | 电压量程(有效值) | 默认400V(可定制,最大1000V) | 电流量程(有效值) | 默认100A(可定制1A、5A、10A、20A、30A、50A、60A、80A、100A、120A、150A、200A、250A、400A、500A) | 输出参数 | 相电压、相电流、线电压、有功功率、无功功率、视在功率、功率因数、总电度、 正向有功电度、正向无功电度、正向视在电度、输入频率、 三相总有功功率、三相总无功功率、三相总视在功率、三相总功率因数、三相总正相有功电度、三相总正相无功电度、三相总功率因数 | 采集信号 | 采集信号为电网标准交流信号,频率不超过65Hz | 采样周期 | 采集50Hz工频信号时40ms~1000ms可设;采集其他频率信号500ms~1000ms可设 | 分辨率 | 16位 | 采集精度 | 2‰ | 电流互感器 | 外置电流互感器,见1.5外置互感器说明 | 能量 | 带能量存储功能 | 二次互感 | 带二次互感功能 | 隔离电压 | 3000V | 其他 | 通讯接口 | 10/100M 以太网 | 看门狗 | 通信看门狗 | 供电电压 | +10V30VDC | 电源保护 | 电源反向保护 | 功耗 | 额定值0.75W @ 24VDC | 操作温度 | -10℃+70℃ | 存储温度 | -40℃+80℃ |
