航星最大的生产商供应【铸铁测量平板】侯艳【检验划线平台】侯艳【地轨】 |
|
|
|
添加到收藏夹 点击发邮件咨询 举报此信息 收藏到用户中心 |
联系我时,请说明在东北制造网上看到的,谢谢! |
微信分享 |
|
|||

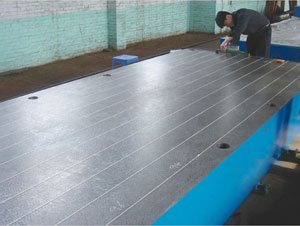

关键字:铸铁平板,检验平台,测量平板,划线平板,T型槽平板地轨,拼接平板 dbzz 联系人侯艳:泊头航星(愿祝商祺)合作电话:0317-5664498 13292738606 13931766077 图件传真:0317-8081767.QQ:1093995741 检验平台:产品型号:100-8000mm 检验平台采用高强度的铸铁材质,所以也叫检验铸铁平台或铸铁检验平台,主要适用于各种机械设备产品的检验工作,用于各种精度测量用的基准平面,机床机械检验测量基准,还用于检查零件的尺寸精度或行为偏差,在机械制造中也是不可缺少的基本工具,也是钳工作业中不可缺少的工具之一,一般精度等级在2级以上。 检验平台别名众多,如在我国华北地区被称作检验平板或铸铁检验平板,在我国华东地区被叫做检验平台或铸铁检验平台。根据其材质区分有大理石检验平板,花岗石检验平板(华东地区称作大理石检验平台或花岗石检验平台,一下括号中均是华东地区的叫法),检验铸铁平板(检验铸铁平台),钢制检验平板(钢制检验平台)等。由于检验平台是钳工作业中不可缺少的必备工具,因此其又被赋予钳工检验平板(钳工检验平台)的名号。 检验平台通常采用高强度铸铁HT200-300或者球墨铸铁,其工作面硬度能够达到HB170-240,检验平台在生产过程中需要经过两次人工处理,一次处理是在600-700摄氏度下人工退火,另一次是2-3年的自然时效处理,经过两次处理后的检验平台的精度稳定,并且具有良好的耐磨性能。 检验平台按国家标准计量检定规程执行,分别为0级、1级、2级、3级台四个等级,其外观通常为筋板式和箱体式,工作面有长方形、正方形或圆形。 检验平台的工作面采用刮削工艺,工作面上可加工V形、T形、U形槽和圆孔、长孔等 检验平台的规格如下: ①100mm×200mm-------------400mm×400mm精度为0级、1级、2级。 ②400mm×600mm-------------1500mm×2500mm精度为1级、2级、3级。 ③1500mm×3000mm----------2000mm×3000mm精度为2级、3级、精刨。 ④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。 铸铁平板:按其准确度级别分为00、0、1、2、3级平板,其中2级以上为检验平板,3级为划线平板。 这样的划分进一步保证了高精度平板的工艺性能和内在质量。 比重:2970-3070kg/m3 抗压强度:245-254kg/mm2 弹性磨量:1.27-1.47N/mm2 线膨胀系数:4.6×10—6/℃ 吸水率0.13% 肖氏硬度HS70以上。 检验标准:用涂色法检验。 0级1级平板平台在每边为25㎜平方的范围内不少于25点。 2级平板平台在每边为25㎜平方的范围内不少于20点。 3级平板平台在每边为25㎜平方的范围内不少于12点。 平板特点 铸铁平板使用磨损后,可以重新修刮恢复其精度。 铸铁平板可用涂色法检验零件平面度,具有准确、直观、方便的优点。在经过刮研的铸铁平板上推动表座、工件比较顺畅,无发涩感觉,方便了测量,保证了测量准确度。 铸铁平板的铸铁质量和热处理质量对平板使用性能产生较大影响:或因残存较大内应力使工作面变形;或因不耐磨损使精度不能保持;或因刮削困难得不到数值小的粗糙度。因此使用铸铁平板必须注意铸铁材料的选择,采用时效处理等方法消除铸铁平板的残余应力。 技术要求 1、平板工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、绣点等缺陷。 2、平板的铸造表面应清楚型砂且平整,涂漆牢固。 3、精度等级为0级~3级的平板工作面上,直径小于15mm的砂孔允许用相同材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的距离应不小于80mm。 4、平板应采用优质细密的灰口铸铁等材料制造,其工作面硬度应为170~220HB。 5、平板工作面通常采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra最大允许值为5μm。 6、平板应去磁和稳定性处理。 7、平板相对两个侧面上,应有安装手柄或吊环装置的螺纹孔(或圆柱孔),且装置位置的设计应尽量减少因搬运而引起的变形。 8、若平板工作面上设置螺纹孔(或沟槽),其部位应不高于工作面。 检验平板:平面度的原始数据: 通常把测量得到的相对测量基面的距离称为平面度误差的原始数据。当测量基面与评定基面方位一致时,即可用此原始数据按评定原则求得平面度误差值;但当测量基面与评定基面方位不一致时,需对原始数据进行数据处理,以确定出评定基面的具体方位,从而求出平面度误差值。 如果评定时所依据的评定原则不符合平面度误差定义,那么由此得到的平板平面度误差必须用最小条件原则加以处理(即重新评定)以后,才能得到符合要求的平面度误差值。也就是说原先评定的结果作为后一评定时的原始数据。对角线原则、环线法原则获得的平面度误差值不符合最小条件的要求,因此通常把用对角线原则、环线法原则得到的相对测量基面的距离作为最小条件原则评定平面度误差的原始数据。其他特殊规格的检验平台可以根据要求或者图纸进行生产。
|
