关键字：三丰PH-3515F投影,三丰卧式投影仪PH-14,三丰投影仪PH-14A,PH-3515F
dbzzPH-3515F, PH-14A

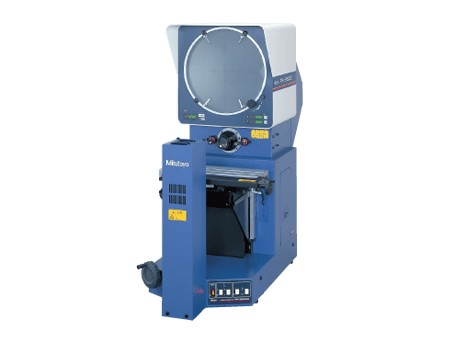

172 系列 — 投影仪
特点
? 采用水平光学系统得台式投影仪。 ? 适于螺纹间距测量——工件旋转时，图
像不会产生毛边或扭曲。
? 日光屏显示正像 *。(*倒像：PH-14A)。 ? 直径为 356mm 的投影屏幕带有十字交叉
细线参考线，易于校正。
? 1' 或 0.01o 数显角度测量 (PH-3515F)。
? 载重工件台和光栅尺配合使用，确保快
速、高精度测量。
? 内置 XY 计数器 (PH-3515F)
技术参数
投影图像 : 正像 (倒像 : PH-14A)
投影屏幕 (可选)
? 有效直径 : 356mm (14")
? 屏幕材料 : 精细磨砂玻璃
? 屏幕旋转 : ±360?、微调和夹紧
? 角度分度值 : 数显计数器 (LED)*
分辨率 : 1' 或 0.01? (可转换)
范围 : ±370?
ABS/INC 模式转换、调零
* 游标尺 (分度值 : 1'): PH-14A
? 参考线 : 十字交叉细线
投影镜头 : 10X (172-184) (172-011: PH-14A)
可选：5X, 20X, 50X, 100X
(20X, 50X, 100X: PH-14A)
放大精度
? 轮廓照明 : ±0.1% 以下
? 表面照明 : ±0.15% 以下
最大工件高度 : 参见投影能力 (H) 以下
轮廓照明
? 光源 : 卤素灯泡 (24V, 150W)
? 光学系统 : 远心系统
? 功能 : |
