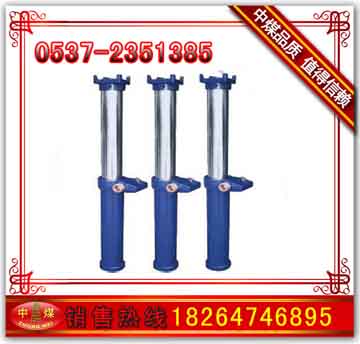

DWX 型（悬浮式）单体液压支柱，由油缸、活柱、三用阀、手把阀体、复位弹簧、底座、铰接顶盖、密封盖组件、导向环、弹性圆柱销、连接钢丝及密封件等零部件组成。zmkj009

（一）、铰接顶盖

支柱顶盖是将矿山压力传递到支柱上的零件。并通过柱爪卡住顶梁，防止顶板来压时将支柱推倒。它通过弹性圆柱销与活柱相连接。

（二）、密封盖组件

 其上装有 O形密封圈（GB1235-76）及挡圈，实现支柱上部的密封。

（三）、活柱

活柱是支柱上部承载杆件，可将顶板压力以液压形式传递给油缸、底座。其上装有导向环 18。

（四）、手把阀体

手把阀体通过连接钢丝与油缸相连，它是支柱搬运、移动的抓手。其上装有防尘圈,避免活柱移动时煤尘进入支柱；还装有 Y 形密封圈、挡圈、Y形密封圈、挡圈、O 形密封圈（GB1235-76）及挡圈。

（五）、油缸

油缸是支柱下部的承载杆件。它通过连接钢丝和底座相连。

（六）、复位弹簧

复位弹簧是在回柱时将活柱复位的拉伸弹簧。

（七）、底座

将活柱承受的顶板压力传递给底板。底座中装有 O 形密封圈（GB1235-76）及挡圈，防止液体从底

座和油缸之间泄漏。

（八）、三用阀

 由单向阀、安全阀、卸载阀构成，支柱的升柱、承载、回收依靠三用阀完成。

（九）、密封件及附件

密封件及附件也是本液压支柱不可缺少而且是非常重要的零件，每一个零件都必须按照质量标准认真检查，不合格的零件不得进行安装和使用。
