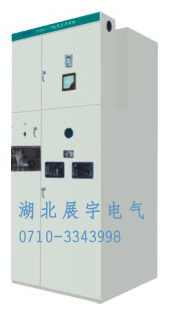

dbzzXGN2-12箱式固定金属封闭开关设备用于3.6kv-12kv及以下三相交流50HZ系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线，也可派生出单母线带旁路和双母线结构。
开关柜采用技术封闭式结构，柜体骨架由角钢焊接而成，内部用钢板严密分割成母线室、断路器室、进出线室、继电保护、仪表室及控制小室五个独立的间隔室，整个柜体由三部分组成。骨架分成断路器室和电缆室，断路器室在骨架前方，电缆线室在骨架下方，两室间用接地金属封板间隔；
母线室位于骨架的后上部，保护、仪表室位于骨架的上前方，母线室和保护室之间留有排气通道，这种结构可将任何设备母线故障限制在局部范围之内，可避免事故扩大，提高开关柜的运行可靠性。
正常使用环境：
环境温度：+40℃-5℃
相对湿度：日平均不大于95%，月平均值不大于90%
海拔高度：不超过1000m，高原型开关柜海拔高度不超过3000m
水蒸气压：日平均值不大于2.2×10Mpa，月平均值不大于1.8×10Mpa
地震烈度：小于8级
安装地点：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动
开关柜具有五防功能：
防止带负荷分合隔离开关
防止误分误合断路器
防止误入带电间隔
防止带电合接地开关
防止带接地线合闸
停、送电操作程序：
开关柜采用相应的联锁来保证正确的停、送电程序、其机械联锁的动作原理如下
停电操作（运行——维护）
开关柜处于带电运行中，即上下隔离开关、断路器处于合闸状态，前后门已锁好，这时小手柄处于工作位置。先将断路器分断，再将小手柄扳到“分断闭锁”位置，这时断路器不能合闸，将操作手柄插入下隔离开关的操作孔内，从上向下拉至下隔离分闸位置将操作手柄取下，再手入上隔离操作孔内从上向下拉至上隔离分闸位置，再将操作手柄取下，插入接地开关操作孔内，从下向上推使接地开关处于合闸位置。这时可将小手柄扳至“检修”位置，先找开前门，取出后门钥匙打开后门，停电操作完毕，检修人员可对断路器室道和电缆进行检修。
送电操作（检修运行）
若检修完毕需要送电，其操作顺序如下，先将后门关好锁定，钥匙取出后关前门，将小手柄从“检修”位置扳到“分断闭锁”位置，这时前门被锁定，断路器不能合闸，将操作手柄插入接地开关操作孔内，从上向下推，使接地开关处于分闸位置，将操作手柄取下，再插入到上隔离的操作孔内，从下向上推，使上隔离处于合闸位置。将操作手柄取下，插入下隔离的操作孔内，从下住上推，使下隔离处于合闸位置，取出操作手柄，将小手柄扳到“工作位置”，这时才可能将断路器合闸。
订货须知：
用户订货时需要提供下列资料；
主接线方案编号及单线系统图、排列图；
二次回路接线原理图、端子排列图，若端子无排列图时按制造厂规定；
开关柜内的电器无件的型号、规格、数量；
主母线、支母线的材质、规格，若无需求则按制造厂规定供应；
开关柜使用的特殊条件，应在订货时提出；
需要附件、备件时，应提出其种类和数量。
注：若有其它特殊要求，请与我公司协商订货。 |
