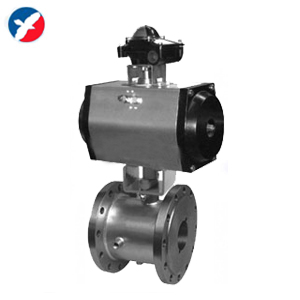

一、BQ641FPPLH气动保温球阀概述
气动保温球阀有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀体积更小，重量更轻，且无外漏,密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
二、BQ641FPPLH气动保温球阀结构尺寸图
三、BQ641FPPLH气动保温球阀技术参数和性能
| GTD/ATD气动执行机构技术参数 |
阀 体 参 数 |
| 类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN15200mm |
| 气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
| 输出力矩 |
双作用：4N·M10560N·M |
阀轴材质 |
不锈钢 |
| 单作用：7N·M2668N·M |
阀体材质 |
球墨铸铁、碳钢、304/316/316L不锈钢 |
| 工作温度 |
常温型：-20℃80℃（丁腈橡胶O型圈） |
球体材质 |
304/316/316L不锈钢 |
| 高温型：-20℃160℃（氟橡胶O型圈） |
阀座密封 |
PTFE、PPL、金属密封 |
| 动作范围 |
090°±5° |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
| 接口螺纹 |
GTD40GTD83/ATD50ATD88 G1/8″ |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
| GTD110GTD350/ATD100200 G1/4″ |
| 阀位信号 |
定位器：420mA/回信器：全开全关信号 |
特 点 |
连线简单，结构紧凑、阻力小、动作稳定 |
四、BQ641FPPLH气动保温球阀外形尺寸
| 公称通径DN |
L |
L1 |
H |
D |
D1 |
执行器型号 |
| 压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
仅供参考 |
| 15 |
130 |
140 |
182 |
95 |
65 |
ATD-50 |
| 20 |
140 |
140 |
186 |
105 |
75 |
ATD-50 |
| 25 |
150 |
158 |
208 |
115 |
86 |
ATD-63 |
| 32 |
165 |
158 |
212 |
136 |
100 |
ATD-63 |
| 40 |
180 |
210 |
269 |
146 |
110 |
ATD-75 |
| 50 |
200 |
248 |
295 |
160 |
125 |
ATD-88 |
| 65 |
220 |
248 |
306 |
180 |
145 |
ATD-88 |
| 80 |
250 |
268 |
329 |
195 |
160 |
ATD-100 |
| 100 |
280 |
345 |
384 |
215/230 |
180/190 |
ATD-125 |
| 125 |
320 |
410 |
420 |
245/270 |
210/220 |
ATD-145 |
| 150 |
360 |
438 |
440 |
280/300 |
240/250 |
ATD-160 |
| 200 |
400 |
487 |
506 |
335/360 |
295/310 |
ATD-190 |
五、BQ641FPPLH气动保温球阀订货说明
1、气动执行器类型：双作用、单作用。
2、介质类型、温度、压力。
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构。
