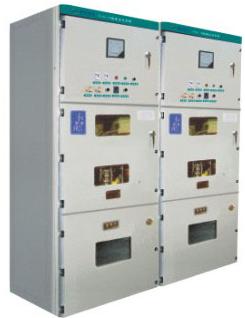

关键字:湖北开关柜,展宇优质高压柜,开关柜型号规格,开关柜价格优惠 dbzz产品介绍KYN28-12型高压铠装中置式金属封闭开关设备是我公司吸收国内外先进制造技术的基础上设计研发的新型产品,主开关可配置多种国产VS1系列真空断路器,也可配置VD4(ABB公司)真空断路器。适用于3.6-12KV三相交流50HZ电网,作为接受和分配电能,并对电路实行控制、监测和保护之用。主要特点:1、手车手车骨架采用薄钢板经CNC机床加工后组装而成。手车与柜体绝缘配合,结构联锁安全、可靠、灵活。根据用途不同手车分断路器手车、电压互感器手车、计量手车、隔离手车。2、防止误操作的联锁装置开关设备内装有安全可靠的联锁装置,完全满足五防的要求。1>.仪表室门上装有提示性的按钮或者KK型转换开关,以防止误合、误分断路器。2>.断路器手车在试验或工作位置时,断路器才能进行合分操作,而且在断路器合闸后,手车无法移动,防止了带负荷时误推拉断路器。3>.仅当接地开关处在分闸位置时,断路器手车才能从试验/断开位置移于工作位置,仅当断路器手车处于试验/断开位置时,接地开关才能进行合闸操作(接地开关可带电压显示装置)。这样可实现了防止带电误合接地开关及防止了接地开关处在闭合位置时关合断路器。4>.接地开关处于分闸位置时,下门及后门都无法打开,防止了误入带电间隔。5>.断路器手车确实在试验室或工作位置,而没有控制电压时,仅能手动分闸,不能合闸。6>.断路器手车在工作位置时,二次插头被锁定不能拔除。7>.各柜体可装电气联锁。本开关设备还可以在接地开关操作机构上加装电磁铁锁定装置以提高可靠性,其订货按用户的需求选择。
3、带电显示装置如果用户有所需求时,开关柜内可设有检测一次回路运行的可选件即带电显示装置。该装置由高压传感器和可携带式显示器两单元组成,经用户外接导线连接一体。该装置不仅可以提示高压回路带电状况,而且还可以与电磁锁配合,实现强制闭锁开关手柄、柜门,达到防止带电关合接地开关、防止误入带电间隔,从而提高配套产品的防误操作性能。
4、防止凝露和腐蚀 。产品属性外壳开关设备的外壳选用进口敷铝锌薄钢板,经CNC机床加工,并采取多重折边工艺,这样使整个柜体不仅精度高,具有很强的抗腐蚀与抗氧化的作用,而且比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构,用拉铆螺母和高强度的螺栓联接而成,使加工生产周期短、零部件通用性强、占地面积少,便于组织生产。隔离开关设备的主要电气元件都有其独立的隔室,即断路器隔室、母线隔室、电缆隔室、继电器仪表室、各隔室防护等级都达到IP2X。除继电器室外,其它三隔室都分别有其泄压通道。由于采用了中置式形式,电缆室高度大大增加,因此设备可联接多路电缆。母线隔室主母线套单台拼接相互贯穿联接,通过分支母线和静触头盒固定,主母线和联络母线为矩形截面的铜排,用于大电流负荷时采用双根母排拼成。支母线通过螺栓联接于静触头盒和主母线,不需要其它支撑。对于特殊需要,母线可用热缩套和联接螺栓绝缘套和端帽覆盖,相信柜母线用套管固定,这样联接母线间所保留的空气缓冲,在出现内部故障电弧时,能防止其贯穿熔化,套管能有效把事故限制在隔离内而不向其它柜蔓延。断路器隔室隔室两侧安装轨道,供手车在械内由隔离位置/试验位置移动滑至工作位置,静触头装置的隔板(活门)安装于手车室的后壁。当手车从断开位置/试验位置移动到工作位置过程中,上下静触头盒上的活门与手车联动,同时自动打开,当反方向移动时活门则自动闭合,直至手车退至一定位置而安全覆盖住静触头盒,开成有效隔离。同时,由于上、下活门不联动,在检修时,可锁定带电侧的活门,从而保证检修维护人员不触及带电体,在断路器室门关闭时,手车同样能被操作,通过上门观察窗,可以观察隔室内手车所处位置、合(分)闸显示及储能状况。电缆隔室开关设备采用中置式,因而电缆室空间较大。电流互感器、接地开关装于隔室后壁,避雷器安装于隔室后下部。将手车和可抽出式不平隔板移开后,施工人员就能从正面进入柜内安装和维护。电缆室内的电缆连接导体每相可并1-3根单芯电缆,必要时每相可并接6根单芯电缆。联接电缆的柜底配制有开缝的可卸式非金属封板或不导磁金属封板,确保方便施工。继电器仪表室继电器仪表室内可安装继电保护元件、仪表、带电监察指示器,以及特殊要求的二次设备。控制线路敷设在足够空间的线槽内,并有金属盖板,可使二次线与高压室隔离。其他说明安装和使用
l.产品开箱等候安装时,应放置在清洁干燥的房间内。2.安装步骤如下:a.将开关柜固定在基础槽钢上,可用M12-- M14底脚螺钉,也可采用焊接。b.开关柜间以M12螺栓连接。c.安装主母线。安装前应检查接触面是否平整、清洁、无氧化,如需再次加工,则应注意接触面在加工过程中永远有中性凡士林油保护,以防生成氧化层,主母线及柜内各接点的螺栓在投入运行前均需将再紧一遍。d.安装电缆。电缆固定在柜底角钢上,按相应规程后,将缆芯连接于电器出线端上,电缆根数超过两根时应加分线板。e.柜体接地。将接地线接在端子室内侧接地螺栓上或当柜体焊接于基础槽钢时,将地线联接于基础槽钢上。f.按断路器安装使用说明书对断路器进行调试工作。g.传动系统试动作,要求准确无误。各转动部位均注以润滑油。h.各继电器整定后,对整个辅助回路进行动作试验。产品的安装应按配电设备的一般安装方法进行,基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时,必需使搭接面贴合、平整,否则松开拼柜螺栓进行调整。交易说明主接线方案图编号、用途和单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置图及开关柜的排列配置图等 |
