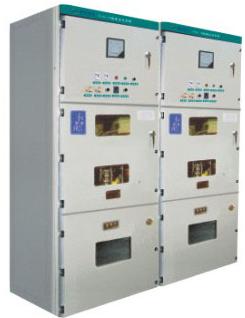

dbzzKYN28 铠装中置式金属封闭开关设备是我公司在吸收国内外先进制造技术的基础上设计研发的新型产品，主开关可配置多种国产VS1系列真空断路器，也可配置进口真空断路器，适用于3.6-12KV三相交流50HZ电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。
外壳
开关设备的外壳选用进口敷铝锌薄钢板，经CNC机床加工，并采取多重折边工艺，这样使整个柜体不仅精度高，具有很强的抗腐蚀与抗氧化的作用，而且比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉铆螺母和高强度的螺栓联接而成，使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。
隔离
开关设备的主要电气元件都有其独立的隔室，即断路器隔室、母线隔室、电缆隔室、继电器仪表室、各隔室防护等级都达到IP2X。除继电器室外，其它三隔室都分别有其泄压通道。由于采用了中置式形式，电缆室高度大大增加，因此设备可联接多路电缆。
母线隔室
主母线套单台拼接相互贯穿联接，通过分支母线和静触头盒固定，主母线和联络母线为矩形截面的铜排，用于大电流负荷时采用双根母排拼成。支母线通过螺栓联接于静触头盒和主母线，不需要其它支撑。对于特殊需要，母线可用热缩套和联接螺栓绝缘套和端帽覆盖，相信柜母线用套管固定，这样联接母线间所保留的空气缓冲，在出现内部故障电弧时，能防止其贯穿熔化，套管能有效把事故限制在隔离内而不向其它柜蔓延。
断路器隔室
隔室两侧安装轨道，供手车在械内由隔离位置/试验位置移动滑至工作位置，静触头装置的隔板（活门）安装于手车室的后壁。当手车从断开位置/试验位置移动到工作位置过程中，上下静触头盒上的活门与手车联动，同时自动打开，当反方向移动时活门则自动闭合，直至手车退至一定位置而安全覆盖住静触头盒，开成有效隔离。同时，由于上、下活门不联动，在检修时，可锁定带电侧的活门，从而保证检修维护人员不触及带电体，在断路器室门关闭时，手车同样能被操作，通过上门观察窗，可以观察隔室内手车所处位置、合（分）闸显示及储能状况。
电缆隔室
开关设备采用中置式，因而电缆室空间较大。电流互感器、接地开关装于隔室后壁，避雷器安装于隔室后下部。将手车和可抽出式不平隔板移开后，施工人员就能从正面进入柜内安装和维护。
继电器仪表室
继电器仪表室内可安装继电保护元件、仪表、带电监察指示器，以及特殊要求的二次设备。控制线路敷设在足够空间的线槽内，并有金属盖板，可使二次线与高压室隔离。其左侧线槽是为控制小线的引进或引出预留的，开关柜内部的控制线敷设在右侧，在继电器仪表室的项板上还留有便于施工的小母线穿越孔，接线时，仪表室顶盖板可以翻转，便于小母线的安装。
防止误操作联锁装置
开关设备内装有安全可靠的联锁装置，完全满足防误的要求；
仪表室门上装有提示性的按钮或者KK型转换开关，以防止误合，误分断路器；
断路器手车在试验或工作位置时，断路器才能进行合分操作，而且在断路器合闸后，手车无法移动，防止带负荷误推拉断路器；
仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置移至工作位置，仅当断路器手车处于试验/断开位置时，接地开关才能进行合闸操作（接地开关可带电压显示装置）。这样实现了防止带电误合接地开关及防止接地开关处在闭合位置时关合断路器；
接地开关处于分闸位置时，下门及后门都无法打开，防止误入带电隔间；
断路器手车确实在试验或工作位置而没有控制电压时，仅能手动分闸，不能合闸；
断路器手车在工作位置时，二次插头被锁定，不能拔除；
各柜体可装电气联锁。 |
