dbzz【正卓】TCK-3磁性开关、TCK-3磁性开关报价

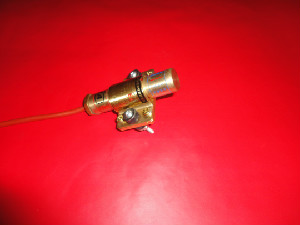

TCK系列磁性开关是非机械接触磁性接近开关。它由磁传感器和电子电路及输出开关组成。当磁性检测体永磁铁进入TCK开关磁传感器的感应区域，靠磁场作用，TCK开关动作，输出开关信号。输出信号反映检测体的位置、运动方向，作控制系统的行程控制信号。
TCK系列磁性开关有通用型和防爆特殊型两类、四种型号产品：
TCK-1型磁性开关；
TCK-2型磁性开关；
TCK-3型和TCK-4型保持式磁性开关。
TCK-1型磁性开关，当外界S极磁场作用于磁传感器时，开关动作，转换2秒。静止作用时，处于转换状态，失去磁场作用，自动复位。类似一般机械式瞬时动作型按钮开关，按压转换，释放则自动复位。
TCK-2型磁性开关，能识别磁场运动方向。磁传感器检测到外界作用磁场N-S极方向磁场过零时，开关动作，转换2秒。静止该过零点时，处于转换状态，失去外界磁场作用，自动复位。S-N极方向磁场过零不转换。
TCK-3型和TCK-4型保持式磁性开关，其作用磁场形式不同。
TCK-3型保持式磁性开关有两个状态，能保持。当外界S极磁场自下而上作用于磁传感器时，开关转换动触点与上端接通，指示红灯亮，此状态被保持。即使失去外界磁场作用、开关上电、失电，仍保持此状态。当外界有S极磁场自上而下作用于磁传感器时，转换动触点与下端接通，指示绿灯亮，并一直保持这种状态，直至下次自下而上动作。S极磁场上下作用3型磁开关，磁开关转换动作并能保持各个状态，类似用力上下拨动机械式钮子开关一样。
TCK-4型保持式磁性开关，磁传感器检测到外界作用磁场N-S极方向磁场过零时，开关转换动触点与上端接通，指示红灯亮，此状态被保持。当外界作用磁场S-N极方向磁场过零时，开关转换动触点与下端接通，指示绿灯亮，并一直保持这种状态。TCK-4型磁性开关具有准确的窄窗孔磁场过零转换特性，定位精度高。
TCK磁性开关原理框图如图1。它们使用了灵敏可靠的磁传感器和微电子器件，具有高的磁灵敏度、高的分辨率和宽的反应频率。电路设计采用了冗余结构和高抗干扰技术，采用了开关电源，电源电压为5060Hz 85265VAC。全部电路由环氧树脂固化在铸铝或铸铜开关壳内，全密封、防水、抗砸。TCK磁性开关由于综合采用了一系列先进设计技术和工艺技术，所以取得了较高的技术指标和性能，适用于各种矿井。能在矿井井筒中不用维修，安全在矿井单绳和多绳提升机上使用TCK磁性开关有两种方法：永磁铁磁场源法和钢丝绳磁场源法。这两种用法都是直接检测提升容器实际所处位置。可以同时使用这两种方法，配合电气控制设备，保障提升机安全准确运行。本说明主要介绍这两种使用方法。
二 产品型号规格和结构
TCK系列磁性开关产品型号规格 表1
名 称型 号电源电压输出方式通用性磁性开关 TCK-1P
TCK-2P
85V265V
两组转换电磁继电器触点通用性保持式 磁性开关TCK-3P
TCK-4P防爆特殊型 磁性开关 TCK-1T
TCK-2T
85V265V
两组转换电磁继电器触点防爆特殊型 |
