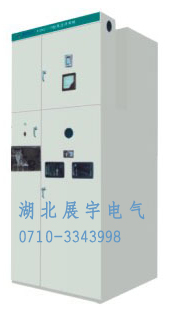

dbzz产品介绍XGN2-12箱式固定式金属封闭开关设备用于3.6kV-12 Kvey 以下三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线，也可派生出单母线带旁路和双母线结构。
开关柜具有五防功能：防止带负荷分合隔离开关防止误分误合断路器防止误入带电间隔防止带电合接地开关防止带接地线合闸
停、送电操作程序：开关柜采用相应的联锁来保证正确的停、送电程序、其机械联锁的动作原理如下 停电操作（运行——维护）开关柜处于带电运行中，即上下隔离开关、断路器处于合闸状态，前后门已锁好，这时小手柄处于工作位置。先将断路器分断，再将小手柄扳到“分断闭锁”位置，这时断路器不能合闸，将操作手柄插入下隔离开关的操作孔内，从上向下拉至下隔离分闸位置将操作手柄取下，再手入上隔离操作孔内从上向下拉至上隔离分闸位置，再将操作手柄取下，插入接地开关操作孔内，从下向上推使接地开关处于合闸位置。这时可将小手柄扳至“检修”位置，先找开前门，取出后门钥匙打开后门，停电操作完毕，检修人员可对断路器室道和电缆进行检修。 送电操作（检修运行）若检修完毕需要送电，其操作顺序如下，先将后门关好锁定，钥匙取出后关前门，将小手柄从“检修”位置扳到“分断闭锁”位置，这时前门被锁定，断路器不能合闸，将操作手柄插入接地开关操作孔内，从上向下推，使接地开关处于分闸位置，将操作手柄取下，再插入到上隔离的操作孔内，从下向上推，使上隔离处于合闸位置。将操作手柄取下，插入下隔离的操作孔内，从下住上推，使下隔离处于合闸位置，取出操作手柄，将小手柄扳到“工作位置”，这时才可能将断路器合闸。性能参数主要性能特点：开关柜金属封闭式结构，柜体骨架由角钢焊接而成，内部用钢板严密分隔成母线室、断路器室、进出线电缆室、继电保护、仪表室及控制小室五个独立的间隔室，整个柜体由三部分组成。骨架分成断路器室的电缆室，断路器室在骨架的前方，电缆室在骨架下方，两室间用接地的金属封板间隔；母线室位于骨架的后上部，保护、仪表室位于骨架的上前方，母线室和保护室之间留有排气通道，这种结构可将任何设备母线故障限制在局部范围之内，可避免事故扩大，提高开关柜的运行可靠性。使用及维护1． 合闸程序如下：a．关闭右侧上、中、下门，隔离开关操动机构上的电磁锁解锁，关合隔离开关。b．断路器合闸时，应将模拟板上的指令牌与控制开关手柄上的指令牌对换后，再操作控制开关合闸。2．分闸程序如下：a．将模拟板上的指令牌与控制开关手柄上的指令牌对换后，再操作控制开关断开断路器。b．断路器分闸后将隔离开关操动机构上的电磁锁解锁，拉开隔离开关。3．主母线或架空进线带电时，可不停电检修断路器。 首先，使断路器分闸，将母线侧及线路侧隔离开关全部断开，断路器便与带电线路完全隔离，然后开启上、中门进入断路器室检修断路器。（右侧下门上的高压带电显示装置的指示灯亮时不准开启此门）。4．主回路不停电，检修辅助回路。 开关柜的继电器室，端子室在结构上已和主回路完全隔离，因此可以在主回路不停电的情况下，检修辅助回路。5．紧急解锁 当主回路处于运行状态，由于电气联锁失效影响操作时，需紧急解锁，只要用紧急解锁钥匙解锁即可，右侧上、中、下门便能自由开启。事故排除后应立即恢复原状。其他说明正常使用环境：环境温度：+40℃-5℃相对湿度：日平均不大于95%，月平均值不大于90%海拔高度：不超过1000m，高原型开关柜海拔高度不超过3000m水蒸气压：日平均值不大于2.2×10Mpa，月平均值不大于1.8×10Mpa地震烈度：小于8级安装地点：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动交易说明主接线方案编号及单线系统图、排列图；二次回路接线原理图、端子排列图，若端子无排列图时按制造厂规定；开关柜内的电器无件的型号、规格、数量； |
