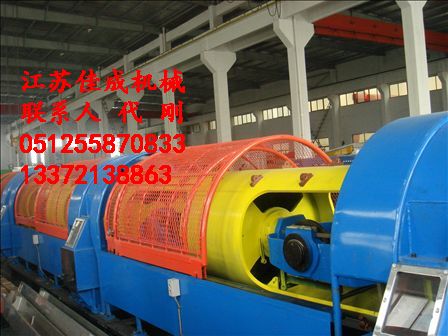

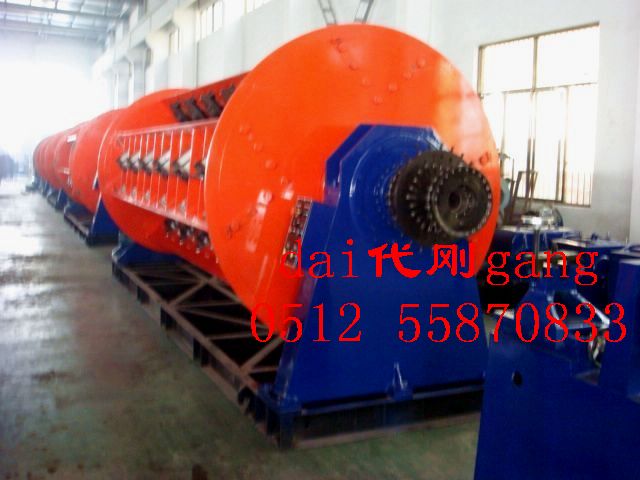

JCJX-KJ500/12+18型框绞机

本机单独上盘，主要适用于生产大长度裸铝、裸铜线以及钢芯铝绞线、铝合金导线和扇形导体绞制紧压，圆形导体绞合拉制紧压；该设备主要特点线盘分装在绞笼四周成四等分，集中上盘方便，定位正确可靠，设备刚性、强度高，整体性能好，转动惯量小，运行速度高，该设备采用36级变速牙箱，双主动、双牵引装置，分线轮采用自然分线避免线芯在绞合过程中擦毛，确保放线满盘至空盘张力均匀，并设有断线自动停车装置，断线停车直接控制到每个放线盘，当断线线盘停转时主机自动紧停。

一、主要技术参数

1 、绞合单线直径      铜          φ1.5—4.5mm

                      铝          φ1.8-- 5.0mm

2、 绞合及（拉模方式紧压）最大紧压线径     最大φ35mm

3、绞笼最高转速：

                        11盘         147.5 r.p.m  共六档变速

                        18盘         147.5 r.p.m  共六档变速

    4、绞合节距：                    53.6?824.5mm

5、牵引线速度：                 6?52m/min

6、主电机功率：                  90KW（DC）

7、框架内放线盘规格：           PND 50

8、牵引轮规格：                    2×φ2000mm

9、收线盘规格：                 PN1250 ? PN2500

    10 放线线盘适应规格：           PN800 - PN 1600

    11、总装机功率；                122    kW

二、设备主要组成部件

1、Ø1600放线装置（端轴式）                          壹套

2、12、18盘绞笼体 （带预成型）                     共2套

3、12、18盘集中上盘装置                         共2套

4、并线模架及紧压架                                   2套

5、  计米器                                               1套

6、  主牙箱及36级传动牙箱                                1套

7、 2×φ2000牵引装置                                    1套

8、 φ2500 行走式收排线装置                               1套

9、 电控箱及操作台                                        1套

10、 安全防护门                                           1套

三、主要部件的技术参数及结构

1、  Ø1600端轴式放线装置

  1.1、 Ø1600放线架采用端轴顶针式，能同时或单独上下移动，确保高度的调节，两立柱能同时或单独作轴向移动，上盘时设有打滑保护装置，上下线盘时有限位保护，被动放线，张力大小可调节。

  1.2、 适用线盘规格：PN800 - PN 1600
