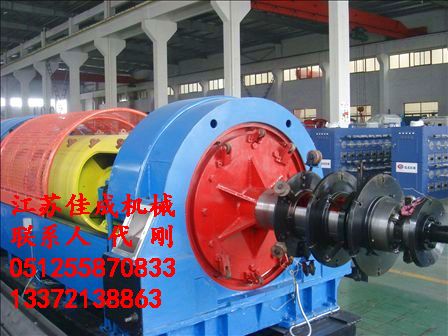

管绞机 630型
| 详细信息
关键字:管绞机,绞线机,笼绞机,成缆机,束丝机,铝材
dbzz

6GJ-630型管式绞线机技术说明(交流变频)

一、设备用途

本管式绞线机专供绞合铜绞线,钢芯铝绞线或钢丝绳股线绞合之用,亦适用于铝包钢线和铝合金线绞合之用。

二、产品特点

1、机组机械强度高、可靠性高、生产效率高、能耗低、结构紧凑、启动平稳、操作方便、运行噪音小。

2、筒体结构为整体式,专用设备加工、控制、检测,精度高。

3、托轮采用高密度、耐热等级高、抗震性能好、耐磨擦的国内名牌厂家材料加工,使用寿命长。

4、托轮两端支承座装有调心轴承,使托轮与筒体接触更紧密。托轮采用侵油式,每组托轮在筒体下部增加一只负重托轮,在满负荷时自动调整托轮负荷,减少磨擦,保证筒体平稳高速运转。

三、主要技术规范

单线直径                     φ1.84.8mm

最大绞合直径                 φ21 mm

    筒体转速                     300,208r/min

    牵引轮直径                   φ1250  mm,双轮

节距范围                     40.22448.07  mm

绞合方向                     左、右双向

    主电机(交流电机变频调速)     Y280-8B3 740r/min 45kW

收线电机型号                 JLJ-160-6/6   6 kg.m

出线速度                     15110 m/min

前放线盘(D×d×L)           φ630×φ355×475 (127)mm

φ1000×φ490×710 (80)mm

    管内放线盘(D×d×L)         φ630×φ355×475(127) mm

  收线盘规格                   PN800PN1600 mm

机器外形尺寸(L×W×H)        23850×2680×1626 mm

四、设备的结构及组成

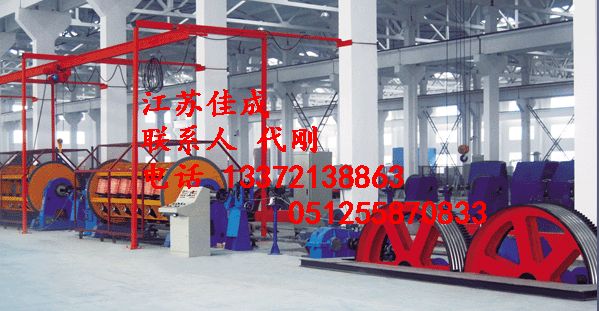

本机由下列主要部件所组成:放线架、井字轮、车头箱、筒体部件、断线停车装置、线盘架、托轮、线模座、计米器、双牵引轮装置、机械传动系统、φ1600固定式收排线架、电控柜和安全防护罩等

 主营产品或服务:



框绞机,管绞机,笼绞机,绞线机,大拉机, 多头拉丝机(带退火机),铜线拉丝机,超细线拉丝机,铜包铝拉丝机,铜包钢拉丝机,切割线拉丝机,不锈钢线拉丝机,黄铜线拉丝机,铜线绞线机,退火机,拉丝机带连续退火机,铜镀铜机,铝镀铜机,滑轮式拉丝机,直进式拉丝机,注塑机等机械设备。
