关键字:青州新源水处理,全自动灌装机,半自动灌装机,大桶纯净水灌装线 dbzz一、概述

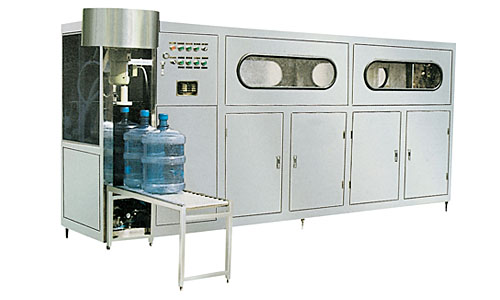

QGF型半自动桶装生产线是纯净水厂或矿泉水厂专灌3加仑(注:需客户提前预做)、5加仑水桶的全自动灌装设备,该设备操作简单,仅需1—2名工人即可操作,是集消毒、冲洗、套盖、压盖和送出于一体,采用三相交流380V电源,完全适用于城镇、工矿企业及个体单位使用。该设备采用的是性能可靠,操作简便,主机技术参数
1、灌装头数:1
2、生产能力:80—100桶/H
3、灌装容量:18.9L(5加仑)
4、电源电压:AC380V/50HZ ±150
5、气量:0.6-0.8MPa
6、额定电流:20A
二、结构特征
本机共分为:洗瓶、灌装、电器控制和气动控制四大部分。
1、洗瓶部分:
(1)洗瓶传动机构;(2)瓶托;(3)药水洗瓶水泵;(4)药水箱
(5)纯水洗瓶水泵;(6)传动链。
2、灌装部分
(1)灌装;(2)灌装阀;(3)理盖电机及套盖装置;(4)压盖装置。
三、工作原理
本机采用全自动程序控制,其工作过程如下:
1、洗瓶
洗瓶经过五个工位,第一工位采用二氧化氯(CLO2)溶洗涤消毒,冲洗时间可调,第一工位时间为12S,第二工位为12S,第三工位为12S,第四工位为20S,第一、二工位为药水冲洗,第三工位为清水冲洗,第四工位为纯水清洗,时间可根据需求不同可调,第五工位是将冲洗干净的桶内的残留水份晾净。
2、灌装
晾干净的桶通过人工输送机构的输送,构将空桶扶正,开始灌装,灌装时间可根据灌装泵的流量进行调节。
3、灌装和压盖
当灌装结束后,将灌满水的桶送至理盖机套盖,套好盖的桶传至压盖机构时,人工将盖压紧,至此,一个洗灌周期完成。 |
