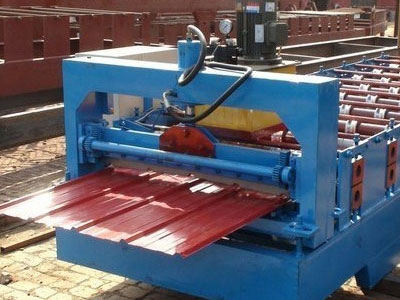

840屋顶板彩钢压瓦机由电动机经过皮带轮，带动输入轴，经小齿轮，大齿轮，带动上轴，通过一套凸轮机构带动装有上模的滑动座上下运动，实现压瓦。工作台的转位是由装于上轴端头的齿轮组，传动拨销齿轮，拨动装于六方转轮轴上的槽轮来实现分度定位，在上轴的两端各装有一个与装在同一轴上与压制凸轮共轭的回凸轮，通过定位杆与定位盘实现下模在工作位置的精确定位。
840屋顶板彩钢压瓦机技术参数：
　　长×宽×高 6400mm×1300mm×950mm
　　成型轴：直径70mm 45#调质
　　成型轮：材料45#锻打 镀硬铬
　　传动方式：链轮、链条
　　电机：3KW
　　成型排数：11排
　　全自动电脑定长切断系统：
　　泵站电机：3KW四级
　　剪切模具：Gr12
　　成型速度：8-10m/min
　」制厚度：0.2-0.7mm
　」制宽度：1000m
