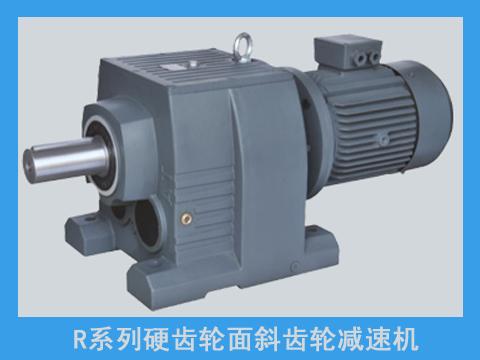

R系列齿轮减速机

 一、产品概述：

小偏置输出，结构紧凑，最大限度利用箱体空间，二级、三级在同一箱体内。

硬齿面减速机节省空间，可靠耐用，承受过载能力高，功率可达132KW；

能耗低，性能优越，减速机效率高达95%以上；

振动小，噪音低，节能高；

R系列斜齿轮硬齿面减速机选用20CrMnTi材料，并经过渗碳淬火热处理，可使表面硬度达58-62HRC，经磨齿加工，精度可灰5-6级，具有加工精度高，传动平稳、体积小承载能力大、寿命长等特点。

经过精密加工，确保轴平行度和定位轴承要求，形成斜齿轮传动总成的减速机配置了各种类电机，组合成机电一体化，完全保证了减速电机产品使用质量特性。

二、性能特点：

小偏置输出，结构紧凑，最大限度利用箱体空间，二级、三级在同一箱体内。

采用整体式铸造箱体,箱体结构刚度好,易于提高轴的强度和轴承寿命。

安装方式：底脚安装、法兰安装有大小法兰，易于选择。

实心轴输出，平均效率是二级96%、三级94%、R/R 组合平均效率85%。

专为搅拌设计的RM系列能承载较大的轴向力、径向力。

三、技术参数：

速比范围：R基本型3.33289.74，RX型1.38.65，R/R组合型可达到27001

扭矩范围：R基本型8518000 Nm，RX型201680 Nm

功率范围：R基本型0.18160 kW，RX型0.18132 kW

四、结构形式：

R：轴伸式底脚安装   RF：法兰安装

R…F：底脚法兰安装  RM: 法兰安装带加长轴承箱

RX：单级底脚安装    RXF：单级法兰安装
R系列硬齿面斜齿轮减速机主要型号有：

R/RF17、R/RF27、R/RF37、R/RF47、R/RF57、R/RF67、R/RF77、R/RF87、R/RF97、R/RF107、R/RF137、R/RF147、R/RF167

R系列硬齿面斜齿轮减速机一级减速机主要型号有：

RX/RXF37、RX/RXF47、RX/RXF57、RX/RXF67、RX/RXF77、RX/RXF87、RX/RXF97、RX/RXF107、RX/RXF127、RX/RXF157
