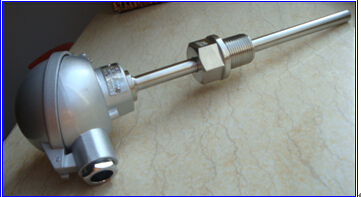

dbzzWZ-PF法兰式温度一体化变送器
技术简述
供电:14-34VDC（24VDC）传感器无需供电
长度:按要求
量程:－200℃＋1600℃
输出:变送器信号：4~20mA、 0~5V 、0~10V；传感器信号：热电阻Pt100、Pt1000、Cu50、热电偶R、S、K、E、J、T、N、B型；
测温传感元件类型:热电阻（偶）
直径:按要求
接线盒：铝制防水接线盒
一、 概述：
WZ-P系列热电偶（阻）一体化温度变送器是二次仪表中的现场安装式温度变送单元。它由热电偶或热电阻与温度变送器模块组成，带有非线性校正电路，可直接测量工业过程中－200℃＋1600℃范围内的液体、气体介质和各种特殊介质的温度，将温度信号转变成与温度信号成线性的电流或电压输出信号，可传输于显示、调节记录仪表或计算机进行集散控制。
二、特点：
具有高精度的冷端补偿电路，全温度范围内补偿精度±0.5℃；
独创的非线性校正电路，输出信号与被测量温度成线性关系；
内带漂移自校正系统，在整个工作温度范围内保证精度。
三、技术参数：
基本误差：A级±0.25% B级±0.5%
环境温度变化影响：
对于0.25级:0.02%F.S/℃
对于0.5级:0.05%F.S/℃
输出：4-20mA 0~5V等
供电电压：14-34VDC,额定电压24VDC
负载能力：见下图的RlVs关系，以输出4~20mA为例
供电电压为24VDC时，负载为500Ω
热电偶冷端补偿误差：工作温度范围内，小于1℃
工作环境温度范围：-25+85℃
储存温度:-25+125℃
相对湿度：595%,无冷凝
现场显示式表头精度：模拟式指针表头为：±1.0%
数字式显示表头为：±0.5%
功耗：＜0.5W
四：保护管封装型式：
装配式: 管径Φ5~Φ25
铠装式: 管径Φ2~Φ8
五、 保护管材料的使用温度和热响应时间
装配式
保护管直径 保护管材料 使用温度℃ 响应时间
长期 短期
Φ16 钢玉管 1600 1800 ＜150
高铝管 1300 1600
1Cr18Ni8Ti -200~+800 900 ＜90
Cr25Ti 1000 1100
碳钢20# -200~+600 800
Φ20 钢玉管 1600 1800 ＜240
高铝管 1300 1600
1Cr18Ni8Ti -200~+800 900 ＜90
Cr25Ti 1000 1100
碳钢20#, , , -200~+600 800
Φ25 钢玉管 1600 1800 ＜360
高铝管 1300 1600
1Cr18Ni8Ti -200~+800 900 ＜90
Cr25Ti 1000 1100
碳钢20# -200~+600 800
铠装式
套管直径 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8
热电偶响应时间(S) ＜0.5 ＜1.2 ＜2.5 ＜4 ＜6 ＜8
热电阻响应时间(S) - ＜3 ＜5 ＜8 ＜12 ＜15
六、安装方法:法兰固定
固定法兰（常用尺寸）
d D2 D1 D0 d0 H
Φ12
Φ16
Φ20 Φ95 Φ65 Φ45 Φ14 19 |
