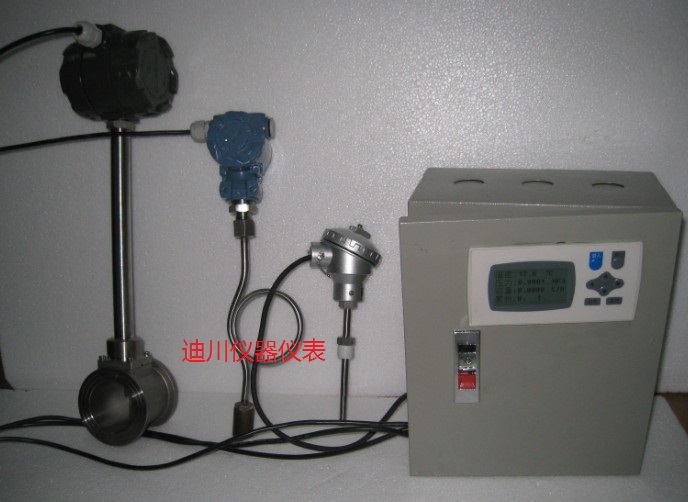

dbzz 温压补偿涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。涡街流量计的特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量。
温压补偿涡街流量计输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。
温压补偿涡街流量计产品选型表:正确选用涡街流量计是保证用好涡街流量计的前提条件，需要考虑重要因素：通经（DN）、安装方式、介质温度、输出信号、介质种类。
|
型号
|
说明
|
|
LUGB
|
标准涡街流量计
|
|
安装方式
|
2
|
法兰卡装式
|
|
3
|
法兰连接式
|
|
4
|
管道对焊式
|
|
5
|
螺纹连接式
|
|
6
|
卡箍连接式
|
|
7
|
固定插入式
|
|
8
|
球阀插入式
|
|
测量介质
|
2
|
液体
|
|
3
|
气体
|
|
4
|
蒸汽
|
|
公称通径
|
-X
|
流量计公称通径用2-4位阿拉伯数字表示
例如：DN200用200表示
|
|
输出信号
|
-2
|
脉冲频率信号无显示
|
|
-3
|
脉冲频率信号带显示
|
|
-4
|
电池供电带显示
|
|
-5
|
两线制420mA信号无显示
|
|
-6
|
两线制420mA信号带显示
|
|
-7
|
两线制420mA信号带hart通讯
|
|
-8
|
三线制420mA信号带显示
|
|
-9
|
三线制420mA信号带RS485通讯
|
|
温度规格
|
2
|
-5050℃（仅电容式）
|
|
3
|
-2050℃
|
|
4
|
50250℃
|
|
5
|
50320℃
|
|
6
|
50500℃（仅电容式）
|
|
压力规格
|
2
|
1.6MPa
|
|
3
|
2.5MPa
|
|
4
|
4.0MPa
|
|
5
|
更高压力（最高32MPa）
|
|
补偿类型
|
-P
|
一体化压力补偿
|
|
-T
|
一体化温度补偿
|
|
-PT
|
一体化温压补偿
|
|
特殊类型
|
F
|
分体式
|
|
Q
|
潜水型
|
|
S
|
缩径型
|
|
N
|
耐腐蚀型
|
|
G
|
隔爆型
|
|
B
|
本案防爆型
|
|
