dbzz兰州哪有专业生卷板机——三辊对称式卷板机【厂家】

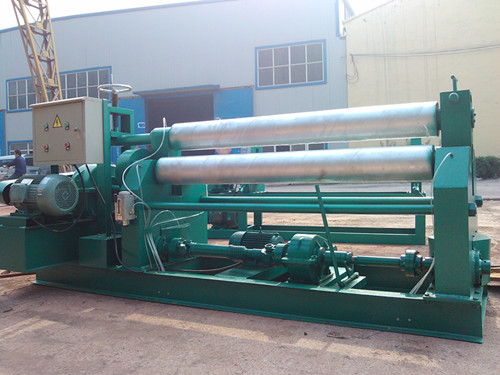

一、设备简介
卷板机操作简便，能耗低，效率高，本设备为对称式三辊卷板机，用于在常温下弯卷一定厚度的金属板成筒状、弧形等零件。其工作原理是旋转式弯曲变形。是风管、风机、化工、水泥、造船、锅炉、航空、水利、输变电铁塔等机器设备制造行业的必备设备。
二、设备配备
电机：Y100-4-7.5KW
减速机：JZQ350
风筒板厚范围：1mm--12mm
风筒直径范围：Φ220mm—Φ2500mm
风筒长度范围： 2000mm以内
卷板速度：5.5米分钟
上辊直径245*16 下辊直径219*16
三、特点
机械式三辊对称式卷板机性能特点：该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。
四、操作说明
金属板的进给是通过与工作辊间的摩擦力带动，根据金属板与工作辊相接触的三个切点构成的弧度使平板弯曲成弧形，通过调整上辊的升降程度来达到所需弧形曲率半径的大小。
（1）卷制：首先确认三辊在平行状态下，使上辊下母线距下辊上母线略大于板厚，然后使板料一端送入到达下辊中部，再操作上辊下降夹紧钢板端部。操作工作辊旋转（使旋转方向与进给方向一致）对板料中部进行初部弯曲根据曲率半径的大小，相应的调整上辊的升降程度，如此重复数次直至所需曲率半径为止。
（2）卸料：首先将上辊上升至一定高度停止，这时将翻倒支撑翻倒，所卷成的金属圆筒即可从上辊一端卸出，待卸料结束后，按照相反的程序，逐步恢复。
