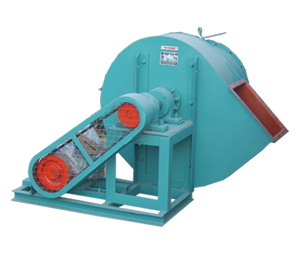

Y5-47锅炉离心引风机

该风机的比转数介于离心式风机和轴流式风机之间，兼有离心式风机压力系数较高和轴流式风机流量系数较高二者之优。.

Y5-47锅炉离心引风机是一种在我国流行较早的风机，然而也是迄今为止使用概率最Gao的风机，其全压效率可达90.5%，主要是与燃用各种煤质并配有消烟除尘装置的1-20t/h工业锅炉配套，凡进气条件相当，性能又相适应的可选用，但最Gao温度不得超过250℃。

风机的特点

当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器阻力不一，所需的引风机的风量、风压差异较大，为适应上述情况，考虑到风机的经济性，除配套20吨锅炉的引风机所需功率较大，而用（D式）联轴器直联传动外，其余均采用三角胶带（C式）传动，不仅能以一个机号采用不同转速来满足同一吨位锅炉配置各类除尘器的要求，减少了风机的系列和机号，而且也便于使用单位根据实际情况，自行变换主轴转速以获得所需的较理想的风量、风压。本风机结构设计合理，制造工艺相对简单，维修方便，不易损坏，保修周期长，在与锅炉配套的各种风机中仍不失为中流砥柱。

风机的型式

1、y5-47锅炉风机又可制成左旋转和右旋转两种型式。从传动部正式风机，如叶轮顺时针旋转称为右旋转，以“右”表示，逆时针旋转称为左旋转，以“左”表示。

2、y5-47低噪音锅炉风机的出风口位置以机壳的出风口角度表示。“左”“右”均可制成0°90°180°三种角度。

主要组成部分的结构和特性

风机由叶轮、机壳、进风口、传动部、调节门等部分组成。

1、 叶轮：有12片，材料为16Mn的后倾平板叶片，焊接弧锥形前盘与平板形后盘中间，经静、动平衡校正，因此，运转平稳，有较高的轻度和耐磨性，使用寿命较长。

2、y5-47锅炉引风机机壳：有钢板焊接成蜗壳整体。NO8以上“左”、“右”旋转通用。

3、进风口；敛散式的进风口制成整体结构，用螺栓固定在机壳入风口侧。

4、y5-47锅炉引风机传动组：传动主轴以优质钢制成，采用滚动轴承（Ⅱ）型：整体桶式轴承箱，用30#机械润滑，NO8以上有油位标志及温度计，有水冷装置，须加输水管，耗水量0.5-1m3/h，NO6以下用风扇自冷。（Ⅰ）型：NO4-6用两只并列轴承箱，润滑用轴承润滑脂或二硫化钼润滑，与机壳之间用两半圆风扇自冷，NO8-12.4用两只并列轴承箱。

5、引风机调节门：用以调节风量，轴向装在进风口前，转动灵活方便，调节范围，由全开到全闭，NO8以上采用花瓣式，NO6以下采用蝶阀式，为使调节门正常工作，必须保持良好的润滑状态，采用膨胀润滑脂。
