工艺流程：

开卷机——整平机——压力机冲孔——定尺 液压剪切切断——辊压成型——成品

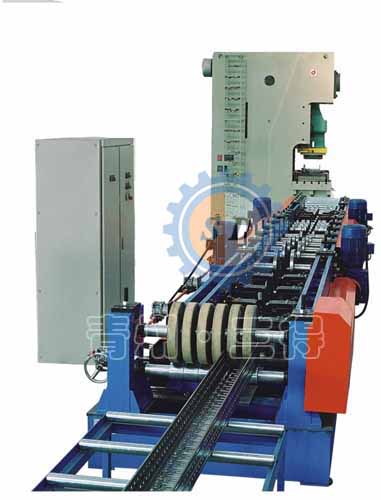

设备结构概述：

本生产线可生产电缆桥架，不同规格通过更换冲模完成，辊弯机采用组合可调式，一套轧辊完成所有规格桥架产品，规格变化可以自动调节

设备性能

1, 可根据生产需要轧制个带钢宽度100mm≤§≤860mm多种规格的电缆桥架。

2, 在线冲孔时生产速度：12米/分钟。 以上

3, 成型设备连续成型速度时：1015米/分钟。

4, 板材料厚：1-2.5mm。

5, 材质要求：低炭钢、镀锌带钢卷。

6, 生产线分自动和手动两种操作方式，可实现联动和分段运转作业。

表一：桥架产品规格尺寸明细表（mm）

序号 型号 品种） 宽度 高度 厚度 连接孔形式和数量

1 100型（槽盒、托盘） 100 50 0.7-1.2mm

100 75

100 100

2 200型（槽盒、托盘） 200 75 0.7-1.2mm

200 100

200 150

3 300型（槽盒、托盘） 300 100 0.8-1.5mm

300 150

4 400型（槽盒、托盘） 400 100 0.8-1.5mm

400 150

5 500型（槽盒、托盘） 500 100 1.0-2.0mm

500 150

6 600型（槽盒、托盘） 600 100 1.0-2.0mm

600 150

相对规格仅供客户参考（具体可按客户要求来定）
