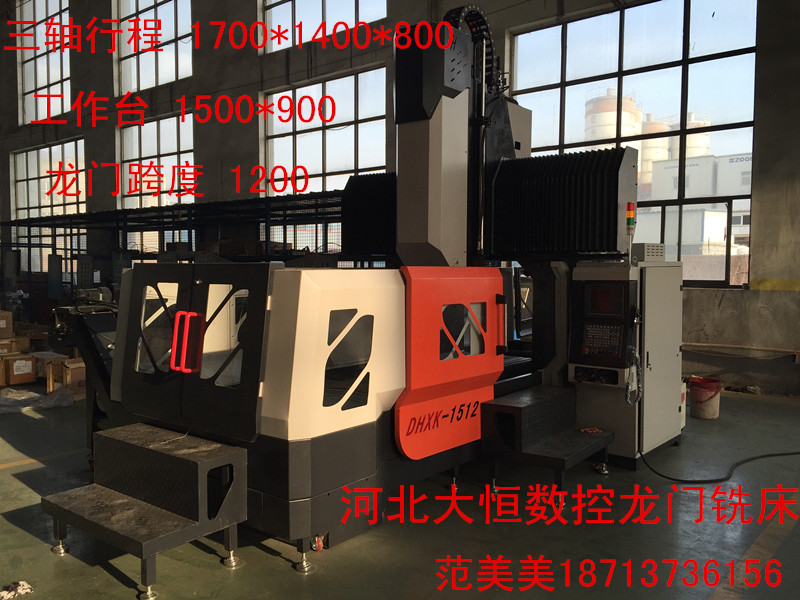

数控龙门镗铣床 数控龙门铣专家-大恒动柱系列行业冠军！
| 详细信息
关键字：数控机床,龙门铣床,加工中心,龙门光机,自动化专机,生产厂家
dbzz一、 产品简介：
机床的结构特点：固定式床身、工作台移动；主轴箱随溜板上下移动；亦可沿横梁左右移动实现三轴联动；配置18.5kW主铣头。机床具有铣削、镗削、钻削、锪孔、攻丝等功能，适用于机械、钢铁、能源、汽车、航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹，安装直角铣头可五面加工，一机多用，提高了工件的加工效率。
二．主要技术参数和配置清单如下：
序号 名称 品牌 备注
1 排削机 盐山 含水箱和水槽、水泵、外防护。无排屑机
2 铸件毛坯 优质灰铸铁 两次回火
3 进给电机 日本安川 28.4/18.6/28.4
4 主电机 北京超同步 18.5千瓦
5 系统 新代21MA 可铣、镗、钻、扩、铰、攻丝、功能
6 外防护罩 沧州盐山 工作台不锈铁防护，横梁风琴式防护.
7 丝杠 THK 5010，C5级、双头螺帽
8 轴承 NSK 等级P4
9 贴塑 台湾
10 油漆 晨虹牌
11 电器柜加安装 操作面板分开
12 粗加工 二次回火
13 主轴箱导轨磨淬火 淬火硬度HRC48度以上。
14 装配 装配温度10摄氏度以上
15 润滑泵 工作台齿轮泵，横梁和主轴箱电子控制
16 垫铁和螺栓 一台一套
17 主轴 台湾 BT40,同步轮结构
18 拖链 沧州
19 小件 供方
20 安装调试 供方负责
21 配重 氮气
22 直角头 选配
23 机床结构图 提供机床结构图、做为验收依据，按照精度验收表验收、提供地基图
序号 项目 主要参数
1 X轴行程 mm 1700
2 Y轴行程 mm 1400
3 Z轴行程 mm 800
4 龙门跨距 mm 1200
5 主轴端面至工作台距离 mm 150-950
6 工作台面积 mm 1500*900
7 最大承重 T 3
8 T型槽数量 No. 5
9 T型槽尺寸/间距 mm 22/160
10 驱动方式 直连式
11 主轴转速 rpm 6000
12 主电机功率 kW 18.5
13 主轴扭矩 N.m 117
14 主轴锥度及规格 ISO7:24NO50
15 拉钉规格 P50T-2-MAS403-45°
24 数控系统 新代 21MA
17 X、Y、Z快移速度 m/min 10/10/7
18 X、Y、Z伺服电机功率 kW X/Y/Z轴4.4/2.9/4.4
19 X、Y、Z伺服电机扭矩 N.m X/Y/Z轴28.4NM/18.6/28.4
20 X、Y、Z伺服电机转速 rpm 2500
21 X、Y、Z轴丝杠直径 mm Φ50/Φ50/Φ50
22 进给速度 mm/min 6000
23 最小步进当量 mm 0.001
